Тестер изоляции 6550

сопротивления изоляциидля электроустановкипереносной

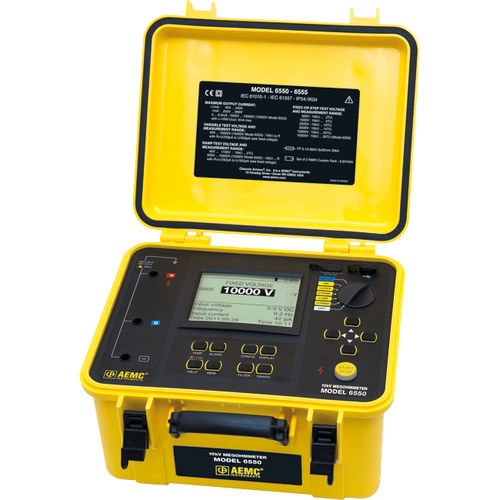

Мегаомметр модели 6550 - это портативный измерительный прибор высокого класса, предназначенный для измерения широкого спектра значений сопротивления изоляции кабелей и устройств, работающих под высоким напряжением. Это единственный полностью автоматизированный графический тестер изоляции на 10 000 В. Модель 6550 упакована в прочный корпус со степенью защиты IP54 в закрытом состоянии. Результаты испытаний и информация о конфигурации выводятся на графический ЖК-дисплей, а также экспортируются с помощью прилагаемого программного обеспечения DataView®. Во время тестирования этот мегаомметр может работать от батареи или от сети переменного тока. Модель 6550 также предлагает возможность программирования до трех ступенчатых профилей напряжения (от 40 до 10 000), каждый из которых содержит до десяти ступеней. Кроме стандартных фиксированных напряжений 500, 1000, 2500, 5000 и 10 000 В имеются профили темпа и три программируемых испытательных напряжения. Технические характеристики Измерение напряжения переменного/постоянного тока Диапазон - от 1 до 4000 В Точность - от 1 до 99,9 В: ±(1% R + 5ct) от 100 до 4000 В: ±(1% R + 1ct) Разрешение - от 1 до 99,9В: 0,1В от 100 до 999В: 1В от 1000 до 4000В: 2В Диапазон частот - от 1 до 2500 В: постоянный ток или от 15 до 500 Гц от 2501 до 4000 В: постоянный ток Входной импеданс - 3MΩ Измерение изоляции Испытательное напряжение / диапазон сопротивлений - 500 В: от 10 кОм до 2 кОм 1000В: 10kΩ - 4TΩ 2500 В: от 10kΩ до 10TΩ 5000В: от 10kΩ до 15TΩ 10 000 В: 10kΩ - 25TΩ Точность измерения - от 10 кОм до 39,99 ГΩ: ±(5% R + 3ct) 40.0GΩ - 10.00TΩ: ±(15% R + 10ct) 400GΩ - 3.999TΩ: ±(15% R + 10ct) только при 500 и 1000 В 4.00 - 10.00TΩ: ±(20% R + 10ct) при напряжении 2500 В 4.00 - 15.00TΩ: ±(20% R + 10ct) @ 5000V 4.00 - 25.00TΩ: ±(20% R + 10ct) @ 10000V Переменное напряжение - от 40 до 10000 В Автоматический разряд - время разряда < 27 с/мкФ от Vtest до 25 В при 10000 В
