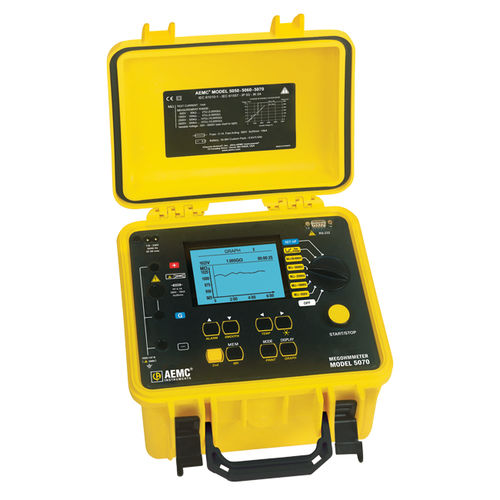

Мегаомметр модели 5070 - это полностью автоматизированный графический тестер изоляции на 5000 В. Этот истинный мегомметр® оснащен выбираемым и программируемым испытательным напряжением (от 40 до 5100 В) и программируемой температурной коррекцией показаний сопротивления. Модель 5070 - единственный мегаомметр, который предлагает как графическую схему испытания прямо на приборе, так и цифровое представление результатов испытания. Прибор оснащен большим графическим дисплеем с пятистрочным буквенно-цифровым дисплеем и графиком. Также имеется возможность программирования до трех ступенчатых профилей напряжения, каждый из которых содержит до пяти ступеней. Модель 5070 оснащена портом RS-232, который позволяет конфигурировать прибор и запускать тест с ПК. Результаты испытаний могут быть выведены непосредственно на принтер с помощью программного обеспечения для построения графиков и анализа DataView®.
Технические характеристики
Измерение напряжения переменного/постоянного тока
Диапазон - от 1 до 4000 В
Точность - от 1 до 99,9 В: ±(1% R + 5ct)
от 100 до 4000 В: ±(1% R + 3ct)
Разрешение - от 1 до 99,9В: 0,1В
от 100 до 999В: 1В
от 1000 до 4000В: 2В
Диапазон частот - от 1 до 2500 В: постоянный ток или от 15 до 500 Гц
от 2501 до 4000 В: постоянный ток
Входной импеданс - 750kΩ или 3MΩ (зависит от диапазона)
Измерение изоляции
Испытательное напряжение / диапазон сопротивлений - 500 В: от 30 кОм до 2 кОм
1000В: от 100кΩ до 4TΩ
2500 В: от 100 кОм до 10 кОм
5000 В: от 300 кОм до 10 кОм
Точность измерения - от 30kΩ до 39.99GΩ: ±(5% R + 3ct)
40.0GΩ 10TΩ: ±(15% R + 10ct)
Переменное напряжение - от 40 до 5,100 В
Автоматический разряд - время разряда 3, 10, 20% (выбирается пользователем) от испытательного напряжения
Общие характеристики
Программируемая сигнализация - Да
DAR - PI - DD - R(t) - Да
Режим нарастания - Нет
Ступенчатый режим - до 5 ступеней (напряжение и длительность настраиваются для каждой ступени)
---
