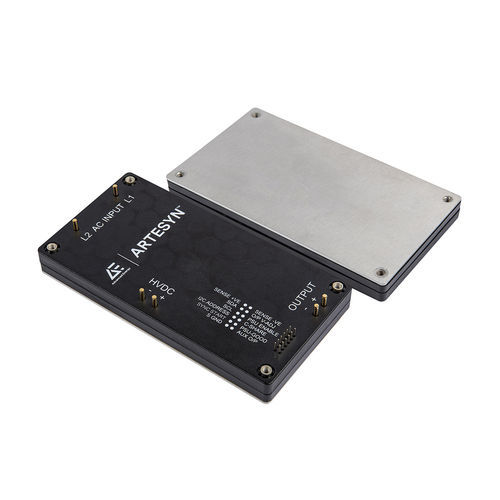

Цифровой модуль ввода/вывода AIF13WAC series

DCACDC

Обзор
Серия AIF13WAC обеспечивает 600 W в форм-факторе full‑brick для печатной платы (прибл. 2.4 in x 4.6 in x 0.55 in высота), что позволяет напрямую перейти с 500 W модулей и упрощает разработку приложений. Эти 600 W AC‑DC full‑brick модули имеют полноцифровое управление через PMBus, внутреннее ограничение пускового тока, активное распределение тока при параллельном включении и вспомогательный выход 10 V для питания систем. Оптимизированы для контактного охлаждения, например в герметичных IP‑корпусах.

Характеристики

• Широкий входной диапазон: 86–264 VAC, 47–63 Hz
• Номинальный изолированный выход: 48 VDC с вспомогательным 10 V (250 mA)
• Выходная мощность: 600 W (48 V, до 13 A)
• КПД: до 94 % (тип., high‑line)
• Шум на выходе: 480 mV pk‑pk макс.
• Внутреннее ограничение пускового тока и удержание HVDC: 380 VDC
• Изоляция: 4000 VDC вход‑к‑выходу; 2500 VDC вход‑к‑основанию; 1000 VDC выход‑к‑основанию
• Возможность параллельной работы: до 3 блоков с активным распределением тока
• Оптимизирован для контактного охлаждения

Преимущества

• Прямой путь обновления с 500 W full‑brick изделий для большей плотности мощности
• Снижение числа внешних компонентов благодаря цифровому управлению PMBus и мониторингу
• Упрощённое параллельное включение с активным распределением тока и сигналом PSU‑good
• Повышенная надёжность системы за счёт внутреннего ограничения пускового тока и термодизайна для контактного охлаждения

Технические характеристики (таблица)
Выходная мощность (W): 600
Входное напряжение (V): 86 - 264 VAC
Рабочая температура (°C): 105 degC baseplate (условия contact‑cooled)
Длина (Inches): 4.6
Ширина (Inches): 2.4
Высота (Inches): 0.5
Тип крепления: BMP; Through Hole
Минимальный выходной ток (A): 0
Максимальный выходной ток (A): 13
Вспомогательный выход: 10 V @ 250 mA
КПД: До 94 % (high‑line)
Гарантия (лет): 2

Технические спецификации

• Серия: AIF13WAC (600 W AC‑DC full‑brick)
• Номинал выхода: 48 VDC, вспомогательный 10 V @ 250 mA
• Макс. выходной ток: 13 A
• Входной диапазон: 86–264 VAC, 47–63 Hz
• КПД: до 94 % (тип., high‑line)
• Шум на выходе: до 480 mV pk‑pk
• Hold‑up (HVDC): 380 VDC
• Диапазон регулировки выхода: -20 % до +10 % Vout (управление)
• Изоляция: 4000 VDC вход‑к‑выходу; 2500 VDC вход‑к‑основанию; 1000 VDC выход‑к‑основанию
• Параллельная способность: до 3 единиц с активным распределением тока
• Термика: 100 % мощности при 100°C базовой пластине (contact‑cooled)
• Управление: Полно цифровое управление (PMBus), enable, сигнал PSU‑good
• Механика: монтаж на PCB full‑brick (~2.4" x 4.6" x 0.5")
• Защита/особенности: внутренняя ограничение пускового тока, оптимизация для корпусов с контактным охлаждением
