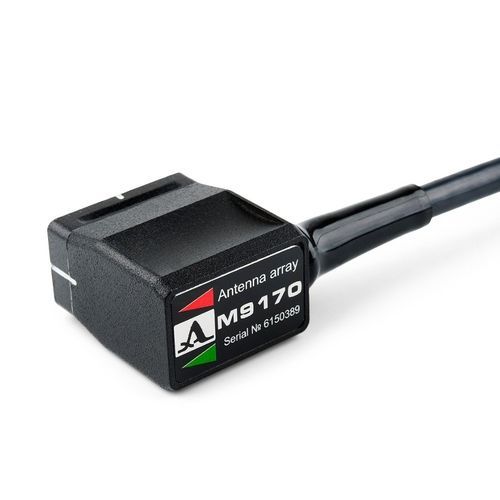

Ультразвуковой преобразователь волн сдвига M9170

пьезоэлектрическийнаклонный

Ультразвуковой фазированный преобразователь сдвиговой волны для испытания сварных соединений Ультразвуковой фазированный преобразователь M9170 предназначен для проведения ультразвуковой дефектоскопии в сварных соединениях и других металлических объектах путем передачи и приема ультразвуковых сдвиговых волн. Преобразователь может использоваться в составе ультразвуковых дефектоскопов TFM Phased Array. Преобразователь может работать со следующими приборами ACS: - A1550 Introvisor - A1525 Solo Тип преобразователя - углолучевой, пьезоэлектрический Тип генерируемой волновой моды - сдвиг Количество элементов - 16 Размер шага - 1,75 мм Номинальная частота - 4 МГц Номинальный угол преломления луча в стали - 55° Номинальный диапазон рабочих углов - 30...80° Электроемкость пьезоэлемента - 1500 ± 150 пФ Максимальное напряжение импульса возбуждения, В - ± 100 В Диапазон рабочих температур - -20...+45°C Габариты - 32 × 18 × 44 мм Вес с кабелем - 170 гр
