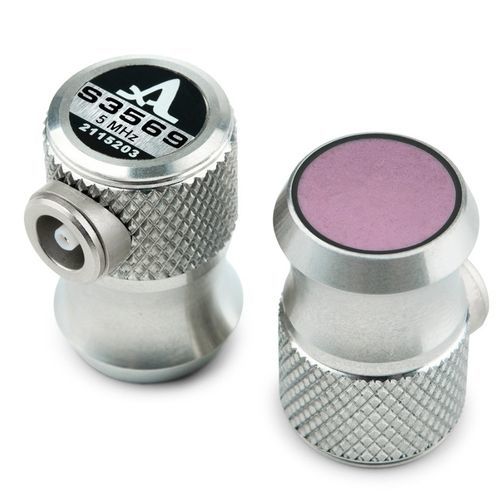

Ультразвуковой преобразователь с простым кристаллом S3569

пьезоэлектрическийлучевойс продольной волной

Однокристальный нормально-лучевой однокристальный ультразвуковой преобразователь для передачи и приема продольных ультразвуковых волн Ультразвуковой монокристаллический преобразователь S3569 предназначен для проведения измерений толщины стенок и ультразвуковой дефектоскопии в металлических, пластиковых и композитных материалах путем передачи и приема ультразвуковых продольных волн. Преобразователь может использоваться в составе ультразвуковых толщиномеров и дефектоскопов в режиме импульсного эха. Преобразователь может работать со следующими приборами ACS: - A1208 - A1209 - A1210 - A1211 Мини - A1212 Мастер - A1214 Эксперт - A1550 Introvisor Тип преобразователя - одноэлементный, пьезоэлектрический Тип генерируемой волновой моды - продольная Номинальная частота - 5 МГц Эффективный диаметр апертуры преобразователя - 10 мм Время задержки в протекторе преобразователя - 0,15 мкс Электрическая емкость пьезоэлемента - 1300 ± 100 пФ Максимальное напряжение импульса возбуждения, В - ± 250 В Диапазон рабочих температур - -20...+50°C Тип разъема - LEMO00.250 Габариты - 24 × 19 × 16 мм Вес - 26 г
