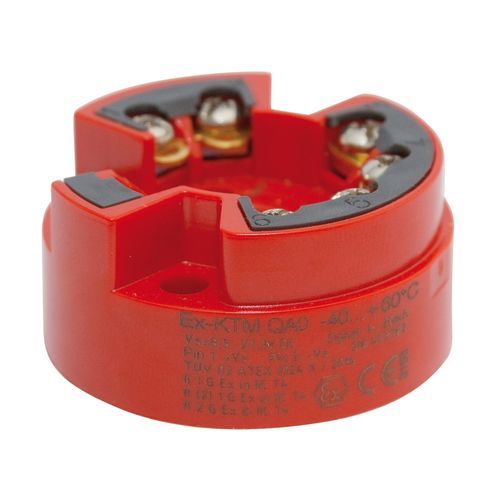

Трансмиттер температуры на головке зонда TRANSCONT (EX)KTM

2 провода4-20 мАвзрывозащищенный

Преобразователь температурной головки Transcont KTM , для подключения к термометру сопротивления Pt100, является преобразователем температурного сигнала для измерения, преобразования и мониторинга температуры в диапазоне от -100 °С до + 600 °С с диапазоном измерения от 20 Кельвинов до 700 Кельвинов. Благодаря встроенному в 2-проводную версию переключающему выходу PNP (4 ... 20 мА) во многих случаях можно обойтись без отдельных устройств оценки. Функционал Преобразователь температурной головки Transcont KTM может быть установлен в соединительной головке (форма B) или в полевом корпусе. Постоянный ток подается от встроенного источника тока через 2- или 3-проводной резистор Pt100, встроенный в датчик. Этот ток вызывает падение напряжения на Pt100, которое увеличивается или уменьшается в зависимости от уровня температуры измеряемой среды. Пропорциональный сопротивлению сигнал напряжения, генерируемый на Pt100, регистрируется датчиком, линеаризуется и преобразуется в сигнал постоянного тока 4 ... 20 мА или сигнал постоянного напряжения 0 ... 10 В. Сигнал напряжения на Pt100 контролируется, и если датчик выходит из строя, информация о неисправности передается через выходной сигнал 4 ... 20 мА или 0 ... 10 В. В этом случае выходной сигнал возрастает до 21,7 мА или 10,85 В. В случае короткого замыкания датчика сигнал падает до 3,55 мА или 0 В. В 2-проводной датчик температурной головки с 4 ... 20 мА опционально встроен свободно регулируемый, защищенный от перегрузки и короткого замыкания переключающий выход PNP, работающий по принципу разомкнутой цепи.
