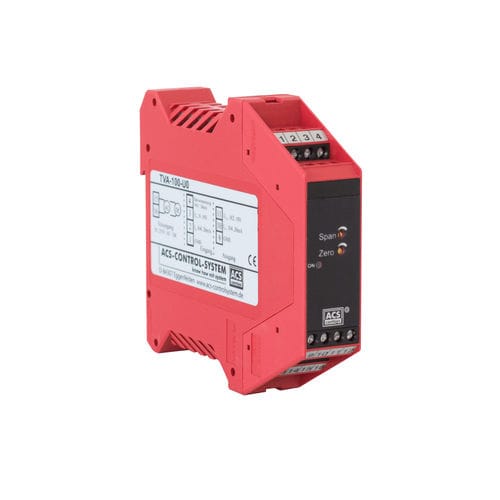

Усилитель развязки Transcont TVA-100-U0 используется для гальванической развязки, преобразования сигнала в другой сигнал или для настройки нулевого и/или конечного значения сигнала. Встроенный блок питания датчика позволяет напрямую подключать и питать 2-проводные и 3-проводные передатчики.
Функция
Усилитель развязки Transcont TVA-100-U0 предназначен для монтажа на рельсовом креплении в соответствии с DIN EN 50022 - 35.
Благодаря встроенному широкому входному источнику питания для напряжения питания от 20...253 В переменного и постоянного тока, усилитель изоляции питания подходит для использования во всех распространенных международных сетях энергоснабжения.
О включении устройства сигнализирует встроенный с лицевой стороны зеленый светодиод.
Внутри корпуса различные входные и выходные сигналы могут быть установлены с помощью дип-переключателей в произвольных комбинациях.
Подключенный датчик может питаться от встроенного блока питания датчика.
Сигнал тока или напряжения подается на вход разделительного усилителя и затем передается гальванически развязанным на выход.
Сигнал на выходе может быть отрегулирован на нуле относительно номинального значения на -25%...+5% и на конечном значении относительно номинального значения на -5%...+45% с помощью потенциометра обрезки с передней стороны.
---
