Вакуумная траверса для бетонной пластины Tunnelift

для сводчатого камня

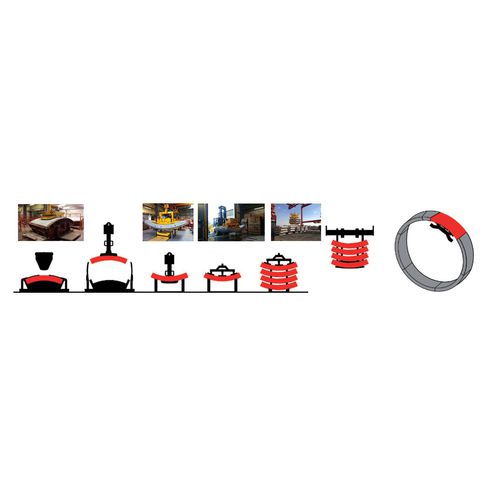

В настоящее время ведутся земляные работы со скоростью 10 см в минуту. На глубине 25 метров северо-восточная/юго-западная ветка трубопровода (8 км, 14 станций) проходит по трассе трубопровода. Компания ACIMEX приняла на себя обязательства по проекту, поставляя вакуумные подъёмники для перемещения бетонных сегментов. Бетонные сегменты устанавливают туннельную конструкцию после сборки в кольцо после того, как ТБМ выкопал грунт. Сегменты готовятся в форме так же, как и торты, и помещаются в камеру отверждения под углом 40°, а затем извлекаются из формы перед сушкой и хранением. ACIMEX поставил вакуумное оборудование для транспортировки вакуумных присосок для извлечения сегментов из пресс-форм через сторону экстрадиции. Съемный вакуумный подъемник имеет грузоподъемность 8 тонн. Сегмент переворачивается и снова поднимается со стороны интрадоса. Грузоподъемность оборудования ACIMEX составляет 8 тонн. Автономное оборудование (поставляемое ACIMEX) перемещает стопку сегментов на склад до полного высыхания сегментов. Когда сегменты будут готовы, они будут доставлены к головке тоннелепроходческой машины, которая будет установлена на место. В абсолютных цифрах на прокладку тоннеля длиной 8 км уйдет четыре месяца, но на самом деле работы будут продолжаться два года и более. Туннелепроходческая машина развивается со скоростью улитки. Он имеет длину 82 метра и вес 1450 тонн. Он переваривает выкопанный грунт (в общей сложности 600 000 м3 ) и затем останавливается для строительства. Конструкция: бетонные компоненты называются сегментами, которые расположены в кольце. Это придаст тоннелю структуру, которую буровая установка будет использовать для поддержки по мере его развития.
