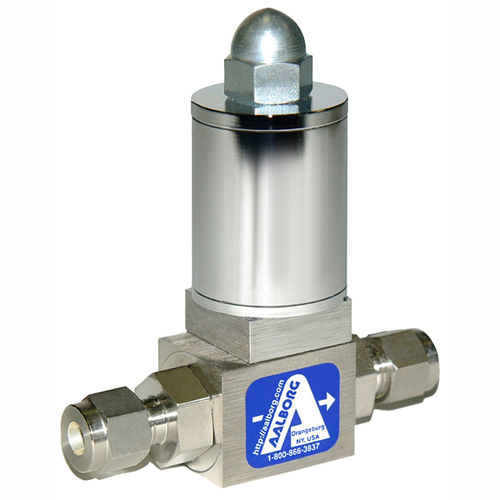

Пропорциональный электромагнитный клапан PSV

с контролируемым приводом2 каналаNF

Обзор - - - Обзор продукции " Пропорциональный электромагнитный клапан PSV Пропорциональный электромагнитный клапан PSV PSV пропорциональный электромагнитный клапан, PSV клапан - Обзор продукции Пропорциональный электромагнитный клапан PSV для регулирования расхода газов или жидкостей Пропорциональный электромагнитный клапан PSV Пропорциональные электромагнитные клапаны PSV предназначены для реагирования на переменную мощность для пропорционального регулирования потока жидкостей и газов. Для дополнительной безопасности клапаны PSV нормально закрыты (NC), когда обесточены. Они также могут служить в качестве клапанов "ON-OFF". Для функций управления см. дополнительный модуль PSV-D Driver Module. Поток регулируется путем увеличения или уменьшения напряжения, подаваемого на катушку. Это вызывает магнитную силу, которая поднимает сердечник и позволяет газу течь. Клапаны PSV, изготовленные из нержавеющей стали, доступны в пяти различных размерах, охватывающих диапазоны расхода от 3,5 сл/мин до 100 сл/мин воздуха и от 125 мл/мин до 2,85 л/мин воды. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВХОД ПИТАНИЯ от 0 до 30 В пост. тока МАКСИМАЛЬНАЯ потребляемая мощность 400 мА ТИП РАБОТЫ нормально закрытый (НЗ) при обесточивании ПОДКЛЮЧЕНИЯ 1/4 дюйма компрессионные фитинги; опционально 1/8 дюйма и 3/8 дюйма РАЗМЕРЫ 3,45 дюйма (87,6 мм) в высоту х 3,25 дюйма (82,6 мм) в длину (включая компрессионные фитинги) х 1,00 дюйма (25,4 мм) в глубину МАТЕРИАЛЫ, КОНТАКТУЮЩИЕ С ЖИДКОСТЬЮ Типы нержавеющей стали 316 и 416, уплотнительные кольца Viton®; опционально Buna-N, PTFE/Kalrez®, EPR МАКСИМАЛЬНОЕ ДАВЛЕНИЕ 1000 фунтов на кв. дюйм (68,9 бар) МАКСИМУМ ДИФФЕРЕНЦИАЛЬНОЕ ДАВЛЕНИЕ 50 psid (345 кПа) НЕПРОНИЦАЕМОСТЬ 1 x 10-9 смЛ/сек Гелий; индивидуальные испытания МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА (ТИПИЧНАЯ) 174°F (79°C) внутри, 130°F (54°C) на внешней поверхности при 24 В постоянного тока VITON® и KALREZ® являются зарегистрированными торговыми марками компании DuPont Dow Elastomers
