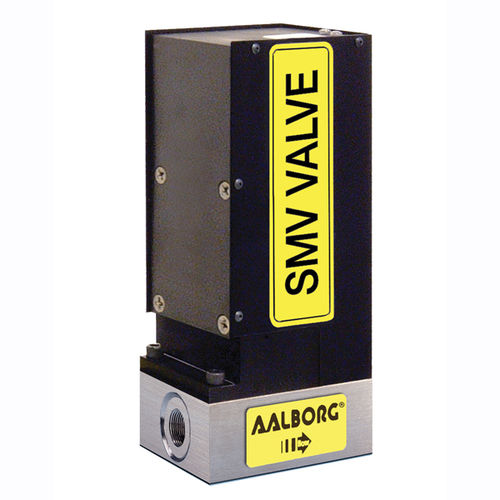

Клапан с шаговым двигателем SMV
игольчатыйс электрическим приводомдозирующий

клапан с шаговым двигателем
клапан с шаговым двигателем
клапан с шаговым двигателем
клапан с шаговым двигателем
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
игольчатый
Привод
с электрическим приводом
Функция
дозирующий
Проводимые вещества
для газа
Корпус
из нержавеющей стали, из алюминия
Применение
для двигателя, для точной погрузки/разгрузки, высокоточный
Число каналов
с 2 каналами
Другие характеристики
электромагнитный, с шаговым двигателем
Давление

МАКС.: 34,5 bar

МИН.: 0 bar
(0 psi)

Расход

28 l/min
(7,4 us gal/min)

Описание

Клапан SMV с шаговым двигателем для регулирования высокого расхода газов или жидкостей Особенности дизайна * высокоточные двухходовые дозирующие клапаны из алюминия * непревзойдённая точность и разрешение при управлении * работать непрерывно, без перегрева; исключает клапан с шаговым двигателем SMV Представлена линейка электронных двухходовых дозирующих клапанов. Высокоточные линейные шаговые двигатели приводят в действие шпиндель клапана. Разрешение игл, приводимых в действие шаговым двигателем, составляет 0,0005"/шаг. Клапаны низкого перепада давления, могут работать непрерывно (100% рабочий цикл). Клапаны остаются в том же положении, что и в обесточенном состоянии. Преимущества по сравнению с электромагнитными клапанами включают в себя работу в холодном режиме, т.е. нет проблем с управлением при работе из-за нагрева змеевиков, очень высокое разрешение, очень низкие перепады давления и высокие рабочие давления. Клапаны управляются логическим уровнем, совместимым с TTL, и аналоговыми сигналами от 0 до 5 В пост. тока. Операция При установке "РАЗРЕШЕНИЕ" ниже (GND) шпиндель клапана движется вниз (закрывается), при установке "ВЫСОКИЙ" (HIGH) шпиндель клапана движется вверх (открывается). Напряжение "SPEED" на контакте 4 определяет, как быстро клапан открывается или закрывается. Амплитуда сигнала для управляющего сигнала "SPEED" должна оставаться в пределах от 0 до +5,0 В постоянного тока. Может потребоваться переопределить сигналы "DIRECTION" и "SPEED" с помощью предустановленного (2,75 В пост. тока) управляющего сигнала частоты вращения. Это может быть достигнуто с помощью управляющих сигналов ЗАКРЫТИЕ КлаПАНА и ЦЕПЛЕНЬ (открытый коллектор, совместимый с NPN). Чтобы ЗАКРЫТЬ клапан, штифт 3 на 9-контактном "D" - соединителе должен быть соединен с GND (штифт 2). ЗЕЛЕНАЯ лампочка на верхней части клапана будет указывать на состояние клапана ЗАКРЫТО.

---
