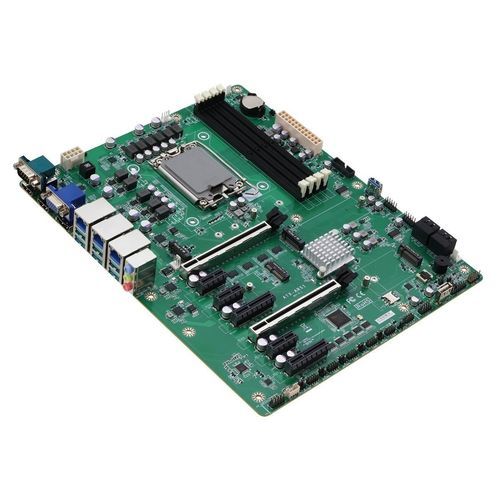

Материнская плата ATX ATX-Q870A-A10

Intel® Core™ UltraDDR5 SDRAMDDR5 UDIMM

Обзор
AAEON ATX-Q870A — промышленная ATX-материнская плата для процессоров Intel® Core™ Ultra (Серия 2) с сокетом LGA 1851. Она сочетает производительность процессоров нового поколения с расширенной памятью, широким набором I/O и множеством слотов расширения, что делает её пригодной для промышленной автоматизации, высокопроизводительных рабочих станций, IoT-шлюзов и AI-решений на периферии.

Ключевые характеристики

• Intel® Core™ Ultra Processors (Серия 2), сокет LGA 1851, до 125W
• DDR5 6400MT/s, Dual-Channel CU/U-DIMM x4, до 256GB
• M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• USB 3.2 x9, USB 2.0 x7
• 2.5GbE LAN x3
• SATA 6Gb/s x4 с RAID 0,1,5,10
• HDMI 2.1 (TMDS) x2, DisplayPort 1.4a x1, VGA x1
• PCIe Gen 5 x16 x2, PCIe Gen 4 x4 x2, PCIe Gen 4 x1 x3
• Форм-фактор ATX и питание ATX

Поддержка нескольких PCIe-устройств
ATX-Q870A предоставляет широкие возможности расширения: два слота PCIe Gen 5 x16 и дополнительные слоты PCIe Gen 4 x4 и x1 позволяют одновременно использовать высокопроизводительные GPU, AI-ускорители, NVMe-хранилища и специализированные модули, такие как последовательные карты, интерфейсы датчиков и медленнодействующие сетевые карты. Четыри M.2-слота допускают установку модулей 4G/5G, Wi‑Fi 6 и NVMe.

Поддержка процессоров Intel Core Ultra (Серия 2)
Совместима с CPU LGA 1851 мощностью до 125W из семейства Intel® Core™ Ultra Серии 2. Платформа поддерживает до 24 ядер / 24 потоков (в зависимости от CPU), интегрированную Intel® Graphics и Intel® AI Boost NPU для аппаратно-ускоренного инференса (до ~36 TOPS для соответствующих нагрузок).

Интерфейсы и выводы следующего поколения
Обширный набор I/O включает девять портов USB 3.2 и семь USB 2.0, тройной 2.5GbE LAN для надёжной и резервной сети, шесть COM-разъёмов для последовательных устройств и несколько видеовыходов: двойной HDMI 2.1 (TMDS), один DisplayPort 1.4a и один VGA для совместимости с устаревшими устройствами. Цифровые выходы поддерживают 4K @ 60Hz при применимости.

Применения
Предназначена для встраиваемых вычислительных задач с высокой нагрузкой, таких как промышленная автоматизация, создание высокопроизводительных рабочих станций, развёртывание IoT-шлюзов, цифровая вывеска и AI/edge-решения, требующие множества устройств расширения и высокой пропускной способности памяти.

Характеристики / технические спецификации

• Model: ATX-Q870A
• Brand: AAEON
• CPU socket: LGA 1851 поддерживает Intel® Core™ Ultra Processors Series 2, до 125W
• Поддерживаемые CPU ядра/потоки: до 24 ядер / 24 потоков (в зависимости от CPU)
• Onboard AI/graphics: Intel® AI Boost NPU и интегрированный Intel® Graphics GPU (аппаратно-ускоренный инференс до ~36 TOPS для поддерживаемых нагрузок)
• Память: DDR5 6400MT/s, Dual-Channel, 4 CU/U-DIMM слота, до 256GB
• Слоты расширения: PCIe Gen 5 x16 x2, PCIe Gen 4 x4 x2, PCIe Gen 4 x1 x3
• M.2 слоты: M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• Хранилище: SATA 6Gb/s x4 с поддержкой RAID (0, 1, 5, 10)
• USB: USB 3.2 x9, USB 2.0 x7
• LAN: 2.5GbE x3
• Последовательный порт: COM разъёмы x6
• Видео выходы: HDMI 2.1 (TMDS) x2, DisplayPort 1.4a x1, VGA x1 (поддерживает 4K @60Hz на цифровых выходах при применимости)
• Форм-фактор: ATX
• Питание: ATX power
• Целевые сценарии: промышленная автоматизация, высокопроизводительные рабочие станции, IoT-шлюзы, цифровая вывеска, AI/edge решения
