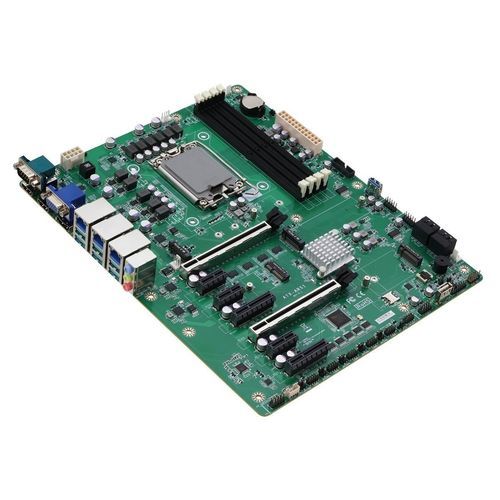

Материнская плата ATX ATX-Q870A-A10

Intel® Core™ UltraDDR5 UDIMMDDR5 SDRAM

Обзор
AAEON ATX-Q870A — промышленная ATX материнская плата, разработанная для процессоров Intel® Core™ Ultra (серия 2) с сокетом LGA 1851. Она предоставляет сбалансированную платформу для ресурсоёмких промышленных приложений, высокопроизводительных рабочих станций и edge-шлюзов, сочетая возможности CPU следующего поколения с расширенными опциями памяти, хранения и I/O.

Основные характеристики

• Процессоры Intel® Core™ Ultra (серия 2), сокет LGA 1851, до 125W
• DDR5 6400MT/s, Dual-Channel CU/U-DIMM x4, до 256 ГБ
• M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• USB 3.2 x9, USB 2.0 x7
• 2.5GbE LAN x3
• SATA 6Gb/s x4 с поддержкой RAID 0,1,5,10
• HDMI 2.1 TMDS x2, DisplayPort 1.4a x1, VGA x1 (поддержка 4K@60Hz)
• PCIe Gen5 x16 x2; PCIe Gen4 x4 x2; PCIe Gen4 x1 x3
• Поддержка питания ATX

Поддержка нескольких PCIe-устройств
ATX-Q870A предлагает широкие возможности расширения: два слота PCIe Gen5 x16 и несколько слотов PCIe Gen4. Это позволяет одновременно использовать высокопроизводительные GPU, AI-акселераторы, NVMe-накопители и специализированные I/O-модули (последовательные карты, интерфейсы датчиков, низкоскоростные сетевые карты). Четыре слота M.2 обеспечивают интеграцию беспроводных модулей (4G/5G, Wi‑Fi 6) и дополнительных NVMe-дисков для гибкой конфигурации системы.

Поддержка CPU Intel® Core™ Ultra (серия 2)
Поддерживает процессоры для сокета LGA 1851 мощностью до 125W из семейства Intel® Core™ Ultra серии 2. Платформа может использовать до 24 ядер / 24 потоков и интегрирует Intel® AI Boost NPU и Intel® Graphics GPU для аппаратного ускорения инференса (по данным платформы — до 36 TOPS).

Современные I/O для скорости и гибкости
Широкий набор интерфейсов: девять портов USB 3.2, семь портов USB 2.0, три порта 2.5GbE LAN и несколько COM-коннекторов. Видеоразъёмы: двойной HDMI 2.1 TMDS, один DisplayPort 1.4a и один VGA; HDMI/DP поддерживают 4K@60Hz. Эти интерфейсы обеспечивают совместимость как с современными дисплеями высокого разрешения, так и с устаревшими промышленными мониторами.

Технические характеристики

• Модель: ATX-Q870A (AAEON)
• Поддержка CPU: Intel® Core™ Ultra (серия 2), LGA 1851, до 125W, до 24 ядер / 24 потоков
• AI/Графика: Intel® AI Boost NPU и Intel® Graphics GPU (AI платформы до 36 TOPS)
• Память: DDR5 6400MT/s, Dual-Channel, CU/U-DIMM x4, до 256 ГБ
• M.2 слоты: M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1 (NVMe, беспроводные модули 4G/5G, Wi‑Fi 6)
• SATA: SATA 6Gb/s x4 с RAID (0,1,5,10)
• USB: USB 3.2 x9, USB 2.0 x7
• LAN: 2.5GbE x3
• Видео: HDMI 2.1 TMDS x2, DisplayPort 1.4a x1, VGA x1 (поддержка 4K@60Hz)
• PCIe расширение: PCIe Gen5 x16 x2; PCIe Gen4 x4 x2; PCIe Gen4 x1 x3
• COM: несколько COM-коннекторов
• Питание: ATX
• Форм-фактор: ATX (промышленная материнская плата)
