Тестер падения с большой высотой DWT

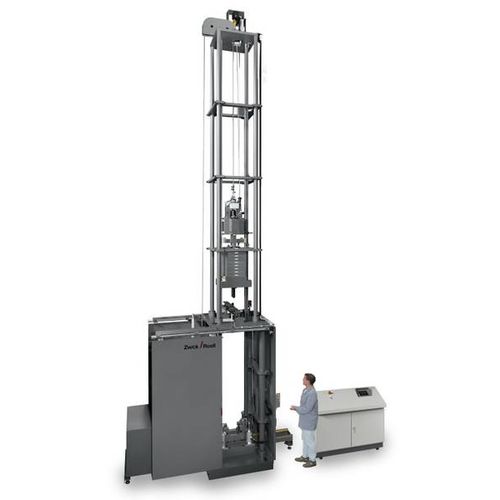

Большие копры DWT фирмы ZwickRoell (High Energy Drop Weight Testers) предназначены для испытаний и оценки поверхностей разрушения ферритовой стали. Описание метода испытания падающим грузом приводится в стандартах API-RP 5L3, DIN EN 10274 и ASTM-E 436. Испытанию падающим грузом по API 5L подвергают образцы, извлеченные из стенок нефте- и газопроводов. Образцы с высотой оригинальной толщины стенки и шириной в несколько сантиметров ударно нагружаются падающим грузом с бойком. Энергия - вес и высота сброса - настраиваются таким образом, чтобы образец разрушился и можно было визуально оценить поверхность разрушения. Во время испытания грузы падают на зафиксированный с обоих концов образец и разбивают его. На образец нанесен надрез методом холодного прессования, в зоне этого надреза образец разрушается при ударе. Копры с падающим грузом DWT предлагаются с номиналом 20, 30, 40, 60, 80 и 100 кДж. Максимальная высота падения для всех номиналов стандартно составляет 5 м. В качестве альтернативы доступны копры DWT 20 - 40 с максимальной высотой падения 2,5 м. Испытательные приспособления устанавливаются вне рабочей зоны. Образцы подаются в рабочую зону пневматически в пределах 10 секунд, соответствуя требованиям стандарта ASTM E436.
