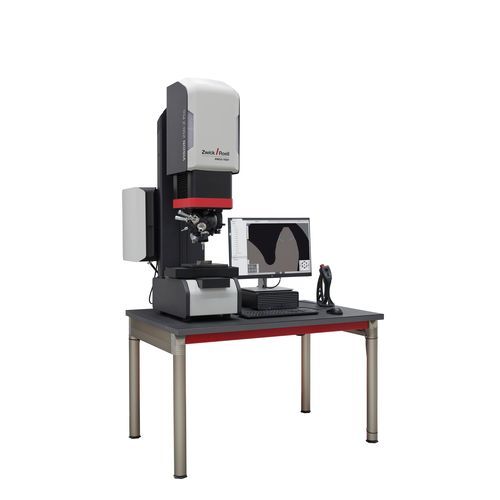

Твердомер по Роквеллу VisionLine

по Бринеллюпо Виккерсупо Кнупу и Виккерсу

Обзор
Универсальный твердомер VisionLine обеспечивает универсальные испытания твердости от микро до макро для производства и лабораторий. Поддерживает методы Vickers, Knoop, Brinell, Rockwell, а также испытания на углерод и пластики. Интуитивное управление через сенсорный дисплей, ПК или блок управления MotionControl. Доступен в полуавтоматическом и полностью автоматическом исполнениях. Система включает конфигурируемый сменный инструмент (до 8 позиций), ИИ‑поддерживаемую оценку (ecos™ III) и высокоточную оптику и камеру.

Области применения

• Отдельные испытания твердости
• Пробные серии и испытания идентичных деталей
• Испытания твердости зубчатых колес, сварных швов, образцов Jominy и разнообразных геометрий деталей
• Испытания стали, алюминия, меди, латуни, золота, керамики, углерода и пластмасс

Методы испытаний

• Vickers
• Knoop
• Brinell
• Rockwell
• Испытания на углерод
• Шаровая вдавливающая твердость

Испытательная нагрузка

• Стандарт: 0,3 - 250 кг
• Опция: от 0,01 кг (10 г) или от 0,3 г в зависимости от модели

Варианты / Конфигурации

• Версия с маховиком
• Моторизованная ось Z
• Полностью автоматическое позиционирование деталей (линейный стол, решения с рабочим столом)
• Различные высоты испытаний и диапазоны нагрузок (в зависимости от модели)

Нормы / Соответствие

• ISO 6506 (Brinell)
• ISO 6507 (Vickers)
• ISO 4545 (Knoop)
• ASTM E384 / ASTM E92 (Vickers / Knoop)
• ASTM E10 (Brinell)
• ISO 6508 / ASTM E18 (Rockwell)
• DIN 51917
• ISO 2039-1 (испытания пластмасс)

Преимущества продукта

• Широкий диапазон нагрузок 0,01 кг – 250 кг (в зависимости от комплектации)
• Подходит для Vickers, Knoop, Brinell, Rockwell, испытаний на углерод и пластики
• Автоматическая регулировка яркости и ИИ‑поддерживаемая оценка для эффективных и надёжных результатов
• Простое управление через сенсорный дисплей, ПК или MotionControl
• Доступен в полуавтоматическом и полностью автоматическом исполнениях

Функции / Основные характеристики

• Сменный инструмент до 8 позиций, свободно конфигурируемый (объективы, инденторы, лазер, Brinell SmartLight)
• Опционная расширяемая нагрузка (позволяет использовать очень малые нагрузки)
• Модульное внешнее управление (6‑е поколение) для простого обслуживания и модернизации
• Системы зажима и широкий набор аксессуаров (призматические, плоские и шаровые испытательные столы, основания, позиционирующий лазер)
• Программное обеспечение ecos™ III с Quicktest, серийными измерениями и панорамной функцией; ИИ‑поддерживаемая оценка

Сравнение вариантов (фрагмент)
Vision 250 | Vision 250-Z | Vision 250-Z Pro
Диапазон нагрузок: 0,3-250 кг (опция от 10 г) | 0,3-250 кг (опция от 10 г) | 0,3-250 кг (опция от 10 г)
Сменный инструмент: 3‑позиционный (опц. 8‑позиционный) | 3‑позиционный (опц. 8‑позиционный) | 3‑позиционный (опц. 8‑позиционный)
Дисплей: 15.6" сенсорный панельный ПК | 15.6" сенсорный панельный ПК | внешний ПК
Уровень автоматизации: полуавтоматический | полуавтоматический | полностью автоматический
Программное обеспечение: ecos™ III Touch | ecos™ III Touch | ecos™ III Pro
Позиционирование детали: вручную | вручную | линейный стол
Подача образца: маховик | моторизованная ось Z | моторизованная ось Z и линейный стол

Примечание
Семейство VisionLine включает модели с различными испытательными стендами, конфигурациями камер и вариантами комплектации. Конкретная конфигурация (ход испытания, размеры стола, максимальная высота и масса заготовки, энергопотребление) зависит от выбранной модели.

Характеристики / технические спецификации

• Диапазон нагрузок (серия): 0,3 - 250 кг (опция от 0,01 кг / 10 г в зависимости от модели)
• Макс. высота испытания: Vision 250 = 220 мм; Vision 250-Z = 175 мм; Vision 250-Z Pro = 175 мм
• Испытательный стол: Vision 250 / 250-Z Ø 90 мм; Vision 250-Z Pro 150 x 200 мм
• Разрешение камеры оценки: 12 Mpix с CMOS‑сенсором
• Макс. масса заготовки: Vision 250 / 250-Z = 200 кг; Vision 250-Z Pro = 60 кг
• ОС (стандартные ПК‑модели): Windows 11
• Температура окружающей среды (по ISO/ASTM): +5 °C до +40 °C
• Относительная влажность: макс. 70 % (без конденсации)
• Класс защиты: IP20
• Потребляемая мощность (зависит от модели): примеры из технических паспортов: 120/50 W, 720/100 W, 600/100 W (в зависимости от модели)
• Типичные габариты (Ш×Г×В, зависят от модели): напр. 305 x 680 x 1271,5 мм (Vision 250) или 645 x 680 x 1216,5 мм (Vision 250-Z Pro)
