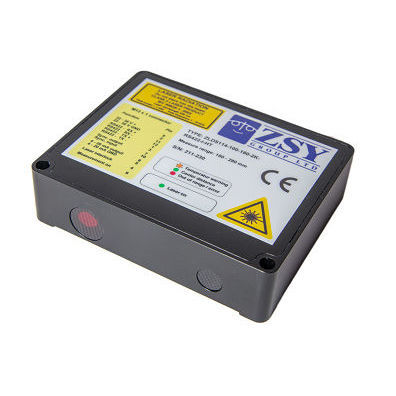

Датчик расстояния лазер ZLDS11X series

аналоговыйцифровойбесконтактный

Датчики ZLDS11X представляют собой оптические измерительные приборы для бесконтактного прецизионного измерения расстояния или толщины, ширины и разности . ZLDS11X представляет собой компактное устройство, в котором интегрированы оптика, сенсор и электроника обработки сигнала. Расстояние до объекта определяется по принципу триангуляции. Сфокусированный лазерный луч формирует на объекте измерения пятно. Изображение пятна отражается на датчик положения - ПЗС-камеру, и ZLDS11X с помощью современных математических процедур преобразует это положение в расстояние до объекта. Выходной сигнал обеспечивается тремя различными способами. Один цифровой выход, последовательный выход RS232 или RS422, выдает расстояние до объекта с частотой 1000, 2000, 5000 или 10000 Гц в зависимости от модели. Одновременно два аналоговых выхода выдают измеренное расстояние: один - в виде сигнала постоянного тока 1-9 В, другой - в виде токовой петли 4-20 мА. -Область применения - Области применения датчиков ZLDS112 неисчислимы. Они простираются от лабораторий до пищевой, медицинской и автомобильной промышленности, а также всех видов производства - просто везде, где бесконтактное точное измерение является выгодным. Вот несколько примеров использования датчиков ZLDS112: Пищевая промышленность, медицинская промышленность, лаборатории, деревообрабатывающая промышленность, резиновая промышленность и автомобилестроение. -Принцип измерения Метод триангуляции - древний, но очень точный способ измерения расстояний. В высококачественном лазерном датчике для регистрации излучения лазера используется CCD-камера. В качестве иллюстрации этого принципа измерения можно привести трассировку лучей от лазерной оптики к цели и обратно к CCD-камере.
