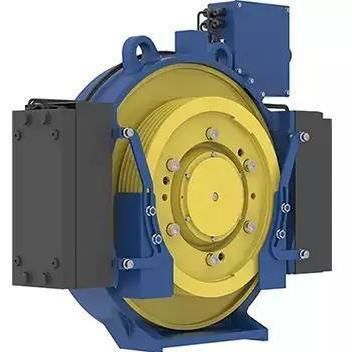

Синхронный двигатель ZAdisc

400 Вс тормозомна растяжение

Общее описание
Машина лифта ZAdisc заменяет оригинальную машину в соотношении 1:1. Ведущий шкив подготовлен под существующий канат. При использовании существующего крепёжного элемента и зажима нет необходимости в значительных изменениях направляющих рельсов. Очень плоская конструкция ZAdisc позволяет оптимизировать размеры шахты. Двухэтапная концепция модернизации RETROFITBLUE позволяет перейти от оригинальных запасных частей к компонентам ZIEHL-ABEGG, доступным на свободном рынке. Установка частотного преобразователя ZAdyn4CS (этап 1) и замена старой машины на ZAdisc (этап 2) создают современную лифтовую систему с заметно улучшенными эксплуатационными характеристиками и комфортом поездки.

Особенности
Безредукторный синхронный привод с постоянным возбуждением для тросовых лифтов с ведущим шкивом и без машинного помещения. Компактная конструкция и установка привода на направляющих позволяют получить оптимальные размеры шахты. Допущенный тормоз может служить элементом защитного оборудования для предотвращения чрезмерной скорости при подъёме и предотвращения непреднамеренного перемещения кабины.

Области применения

• Грузоподъёмность до 1 125 кг
• Скорости до 2,5 м/с
• Диаметры ведущих шкивов: 400 мм и 480 мм
• Модернизация и новая установка систем с двигателями дискового ротора

Варианты ZAdisc
SL506

• Грузоподъёмность: до 675 кг (2:1)
• Скорость: до 1,6 м/с
• Нагрузка на ось: до 1 800 кг
• Ведущий шкив: 400 мм
• Глубина установки < 200 мм
• Индуктивные датчики приближения (опция)
• Кронштейн для монтажа

SL510

• Грузоподъёмность: до 1 125 кг (2:1)
• Скорость: до 2,5 м/с
• Нагрузка на ось: до 2 400 кг
• Ведущий шкив: 480 мм
• Глубина установки < 200 мм
• Индуктивные датчики приближения (опция)
• Кронштейн для монтажа

Характеристики / технические данные

• Тип привода: безредукторный синхронный мотор с постоянным возбуждением
• Замена 1:1 оригинальных машин; шкив подготовлен под существующий канат
• Компактная глубина установки: < 200 мм
• Доступные ведущие шкивы: 400 мм (SL506) и 480 мм (SL510)
• Грузоподъёмности: SL506 до 675 кг (2:1), SL510 до 1 125 кг (2:1)
• Номинальные скорости: SL506 до 1,6 м/с, SL510 до 2,5 м/с
• Нагрузки на ось: SL506 до 1 800 кг, SL510 до 2 400 кг
• Опции: индуктивные датчики приближения, монтажные кронштейны
• Совместимость модернизации: концепция RETROFITBLUE и интеграция приводов ZAdyn4C / ZAdyn4CS
• Допущенный тормоз может использоваться как элемент защитного оборудования
