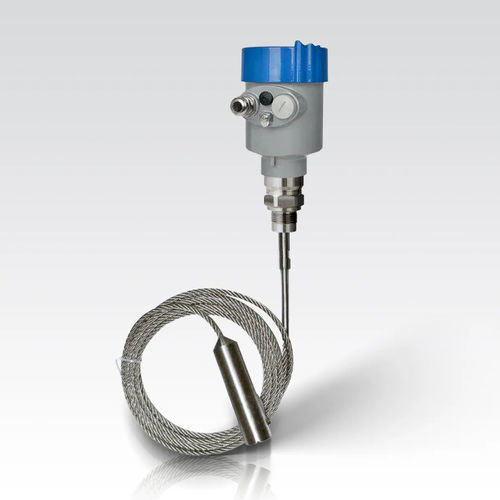

Радар направленной волны - это измерительный прибор, основанный на принципе путешествия во времени. Волна радара бежит со скоростью света, и время бега может быть преобразовано в сигнал уровня с помощью электронных компонентов. Зонд посылает высокочастотные импульсы и распространяется вдоль кабеля или стержневого зонда. Когда импульсы встречаются с поверхностью материала, они отражаются обратно и принимаются приемником в измерителе, а сигнал расстояния преобразуется в сигнал уровня.
Отраженный импульсный сигнал передается в электронную схему прибора по кабелю или стержневому зонду. Микропроцессор обрабатывает этот сигнал для идентификации эхо-сигнала, генерируемого микроволновым импульсом на поверхности материала. Правильная идентификация эхо-сигнала завершается программой импульса, а расстояние D от поверхности материала пропорционально времени прохождения T импульса:
D=C×T/2
Где C - скорость света
Поскольку расстояние E до пустого резервуара известно, уровень L равен:
L=E-D
Если ввести высоту пустого резервуара E (=нулевая точка), то резервуар будет полным
Высота F (= полная шкала) и некоторые прикладные параметры
Настройка, параметры применения автоматически заставят измеритель адаптироваться к измерению
Количество окружающей среды, соответствующее выходу 4-20 мА.
Диапазон измерения:
H----Измерительный диапазон
L---- расстояние до пустого бака
B----верхняя мертвая зона
E----Минимальное расстояние от зонда до стенки резервуара
Верхняя мертвая зона - это минимальное расстояние между самой высокой поверхностью материала и контрольной точкой измерения.
Нижняя слепая зона относится к расстоянию около дна кабеля, которое не может быть точно измерено.
---
