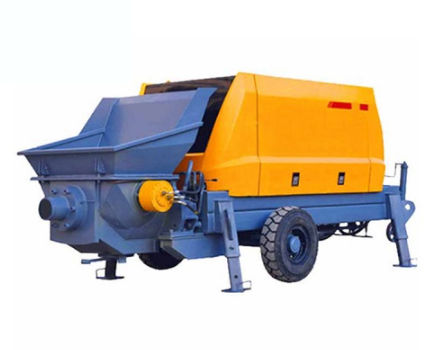

Мобильный бетононасос YG series

для туннелядля использования в помещенияхдля открытого пространства

Обзор продукта
Портативный мини-бетононасос для транспортировки бетона с помощью гидравлического давления. Узел включает прочный корпус насоса, высоконапорную подающую линию и, в соответствующих моделях, двойные насосные агрегаты для обеспечения надежной работы в продолжительных сменах.

Принцип работы
Насос работает в три этапа: всасывание, сжатие и вытеснение, повышая эффективность по сравнению с ручным трудом в ограниченных или внутренних условиях. Некоторые модели оснащены беспроводным пультом управления с радиусом действия до 1000 м для более безопасной эксплуатации и позиционирования.

Ключевые технические преимущества

• Интеллектуальная система управления: бесступенчатая регулировка между высоким и низким давлением для точного контроля расхода.
• Высокое давление на выходе: оптимизированное изменение диаметра S-клапана снижает сопротивление при транспортировке.
• Качественные компоненты: интеграция гидравлики Kawasaki и электрических компонентов Siemens, если указано.
• Автоматическая централизованная смазка: снижает износ и увеличивает интервалы обслуживания примерно на 30%.
• Портативная конструкция: удобнее перемещать по сельским дорогам и внутри помещений по сравнению с автопомпами.

Параметры (пример одиночной модели YG-10)
Модель: YG-10
Мощность двигателя: 15 kW
Производительность: 6 m³/h
Максимальное давление: 15 MPa
Рабочее давление: 10 MPa
Максимальный размер заполнителя: 0,5–1,5 cm
Вертикальная подача: 20 m
Горизонтальная подача: 50 m
Диаметр напорной трубы: Ø80 mm
Масса машин: 600 kg
Габариты: 1800 × 700 × 1100 mm

Параметры (сравнение серии)
Модели: YG-20, YG-30, YG-40, YG-50
Мощность двигателя: 22 kW (YG-20), 37 kW (YG-30), 45 kW (YG-40), 55 kW (YG-50)
Максимальное выходное давление: YG-30 26 MPa, YG-40 28 MPa, YG-50 28 MPa
Теоретическая максимальная производительность: YG-30 16–18 m³/h, YG-40 20–22 m³/h, YG-50 35 m³/h
Максимальный размер заполнителя: YG-30 ≤20 mm, YG-40 ≤30 mm, YG-50 ≤40 mm
Вертикальная подача: YG-20 40 m, YG-30 80 m, YG-40 120 m, YG-50 150 m
Горизонтальная подача: YG-20 80 m, YG-30 140 m, YG-40 260 m, YG-50 300 m
Диаметры труб: Ø80 / Ø100 / Ø125 mm в зависимости от модели
Масса машины: 1600 kg (YG-20) до 2500 kg (YG-50)
Габариты: от 3400 × 1200 × 1600 mm до 4200 × 1700 × 1750 mm в зависимости от модели

Области применения

• Жилое строительство: индивидуальные дома, заливка крыш и небольших площадей.
• Гидротехнические работы: ремонт малых плотин, усиление оросительных каналов.
• Тоннели и шахты: работа в сильно ограниченных пространствах.
• Муниципальные дороги: ремонт городских дорог с минимальным нарушением движения.

Варианты продукта
Доступные варианты и сопутствующее оборудование включают насос-смеситель (интегрированная подача, смешивание и подача) для приготовления на месте, а также гусеничные бетононасосы для сложного рельефа, где требуется автономное перемещение и повышенное сцепление.

Часто задаваемые технические вопросы

• Горизонтальная подача может достигать до 300 m в зависимости от модели и условий на объекте.
• С износостойкими S-клапанами и режущими кольцами конструктивные объёмы могут достигать десятков тысяч м³ в нормальных условиях.
• PLC-контроль отслеживает смазку и оповещает о обслуживании; электрические цепи разработаны для простых полевых ремонтов.
• Подходящие материалы: мелкозернистый бетон, лёгкий пенистый цемент, раствор; максимальный размер заполнителя до 40 mm в самых ёмких моделях.

Характеристики / технические спецификации

• Brand: YG Machinery
• Основная модель (пример на странице): YG-10 — Мощность двигателя 15 kW, Производительность 6 m³/h, Макс. давление 15 MPa, Горизонталь 50 m, Вертикаль 20 m, Диаметр труб Ø80 mm, Вес 600 kg, Габариты 1800×700×1100 mm
• Серийные модели: YG-20 / YG-30 / YG-40 / YG-50 с мощностью от 22 kW до 55 kW, производительность до 35 m³/h, вертикальный подъем до 150 m, горизонтальный до 300 m
• Ключевые компоненты: гидравлика Kawasaki, электрические компоненты Siemens (где указано)
• Особенности: конструкция с S-клапаном, автоматическая централизованная смазка, интеллектуальное управление давлением, опциональный беспроводной пульт
