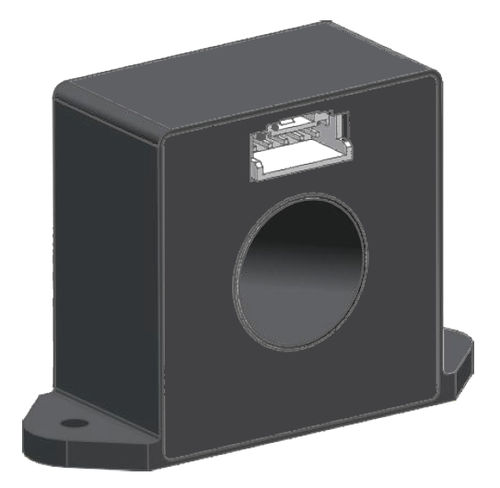

Система наблюдения дифференциального тока VRCM16

для зарядных устройств для электрических транспортных средствдля автомобилестроения

особенности Модуль остаточного тока Type-A+6mA для защиты зарядной сваи EV. Высокоинтегрированный цифровой выход "все в одном". ■ Стандарт Применим к требованиям IEC 62955-2018 по остаточному току для RDC-PD. Применим для GB/T 22794 и адаптирован для испытания на постоянный ток 6 мА. Схема самопроверки 2 на ZCT для генерации имитированного постоянного остаточного тока. Используя VDD для генерации типичного значения = 6,53 mADC имитированного остаточного тока. Этот ток является наиболее ограниченным условием отключения для проверки правильности работы системы. Трехкратное переключение цифрового сигнала Для предотвращения осцилляции сигнала, переключение выхода сигнала отключения было установлено с порогом отключения и порогом восстановления. Когда порог отключения IAT достигнут, соответствующий X-OUT переключается, а когда ток уменьшается до порога восстановления IÛR, соответствующий X-OUT снова переключается, возвращаясь в состояние низкого уровня. IÛT установлен как 100% типичное значение срабатывания, а IAR установлен как 55% типичное значение срабатывания.
