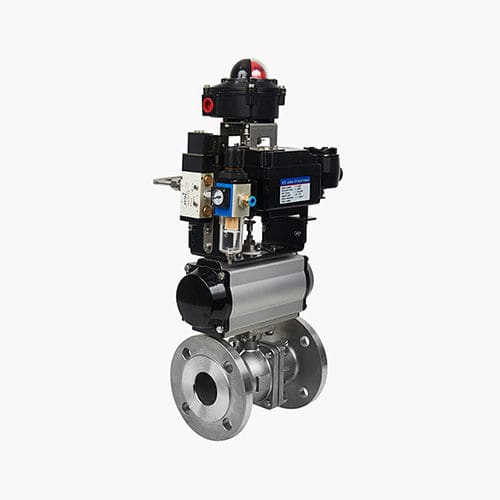

Структура шарового крана: он состоит из одного корпуса клапана и двух крышек клапана в сочетании с шаровым сердечником. Шаровой сердечник соединен со штоком клапана, а ось может быть повернута на 90 градусов для реализации функции открытия и закрытия. Он в основном используется для переключения трубопровода, аварийного отключения, а V-образное отверстие шарового сердечника может быть также разработано для достижения функции регулирования потока.
Стандарты проектирования:
GB/T12237;DIN3357;EN12516-1;ASME B16.34;API608
Стандарт толщины стенки:
ANSI B16.34, EN12516-1
Стандарт фланцевого конца:
GB/T9113; HG20592; DIN1092; ASME B16.5; JIS B2238
Стандарт испытаний:
GB/T 26480;DIN3230;API 598;EN 12266
Материал корпуса
Углеродистая сталь, нержавеющая сталь, легированная сталь, дуплексная сталь и т.д.
Специальные требования NACE MR-01-75/NACE MR-01-03
Лицом к лицу
ANSIB16.10;DIN3202 F1,F4/F5;GB/T12221;JISB2002
Фланцевые концы RF, FF, RTJ
ASME B16.5 КЛАСС 150/300;EN1092-1;HG20592 GB/T9113
PN10-PN40;JIS B2238 10K/20K
Концы BW для сварки встык
ASME B16.25, ISO1127/EN12627
Концы SW с муфтовой сваркой
ANSI B1.20.1;BS21;DIN2999/259;ISO228/1;ISO7/1;JIS B0203
Другая конструкция
Антистатическая конструкция, автоматический сброс давления, аварийный впрыск смазки, дренажный клапан, антикоррозийная конструкция, антисерная конструкция и т.д
Визуальный контроль
MSS SP-25
Проверка материалов
PMI Испытание---Химический анализ
UT---Ультразвуковой контроль
РТ---Радиографический контроль
МТ---Магнитный контроль
NDT Испытание неразрушающее
Контроль размеров
В соответствии с чертежами
Проверка и испытание клапанов
EN12266, API598 И Т.Д
---
