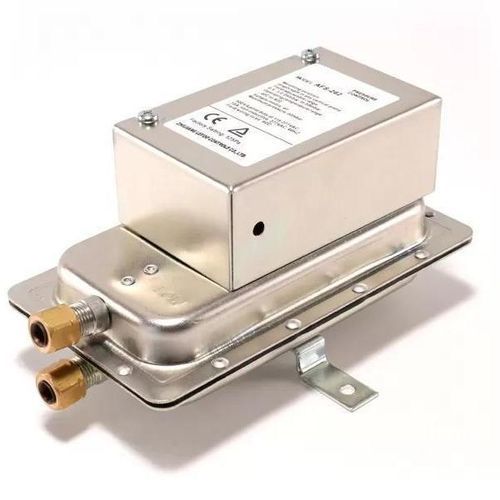

Мембранный прессостат LF35

дифференциальныйSPDTдля воздуха

Обзор продукта
LF35 — универсальные переключатели проверки воздушного потока для HVAC и систем управления энергопотреблением. Применяются для определения положительного, отрицательного или дифференциального давления воздуха, а также для контроля забитых фильтров и всасывания вентиляторов в каналях, трубах и туннелях.

Параметры
Модель: LF35-1; LF35-2
Среда: воздух
Положение монтажа: диафрагма в любой вертикальной плоскости
Диапазон, регулируемый в полевых условиях: LF35-1: 0,5 ±0,05 mbar до 30,0 mbar; LF35-2: 0,2 ±0,05 mbar до 5,0 mbar
Переключательный дифференциал: LF35-1: прогрессивный ≈0,05 mbar (мин) до ≈2,0 mbar (макс); LF35-2: прогрессивный ≈0,05 mbar (мин) до ≈0,25 mbar (макс)
Максимальное давление: 30 mbar
Рабочая температура: -40 ℃ до 82 ℃
Электрический рейтинг: 300 VA пилот при 115–277 VAC, 10 A, неиндуктивная нагрузка
Подключение: компрессионные фитинги с феррулем и гайкой для труб 0,25" OD жёстких/полужёстких; опционально 0,25" наружный slip-on-разъём
Схема контактов: SPDT

Примечание по преобразованию
1 mbar = 100 Pa; 1" W.C. ≈ 249 Pa

Особенности

• Два калиброванных диапазона (LF35-1, LF35-2) для типичных HVAC-задач
• Варианты подключения для жёсткой/полужёсткой и гибкой трубки (0,25")
• Опции крепления: кронштейн A или B; опциональная защита проводки
• Прогрессивный переключательный дифференциал для предсказуемого срабатывания

Применение

• Мониторинг воздушного потока в каналах и туннелях
• Обнаружение забитых фильтров
• Контроль всасывания вентиляторов
• Системы управления вентиляцией и энергопотреблением

Технические характеристики

• Модели: LF35-1, LF35-2
• Среда: воздух
• Выход: SPDT, пилот до 300 VA (115–277 VAC), 10 A неиндуктивная
• Монтаж: диафрагма может быть установлена в любой вертикальной плоскости
• Типы подключения: 0,25" OD компрессионные фитинги с феррулем и гайкой; опция 0,25" slip-on
• Рабочая температура: -40 ℃ — 82 ℃
• Макс. давление: 30 mbar
