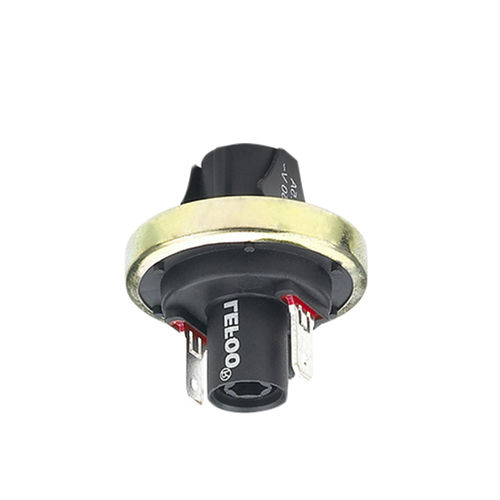

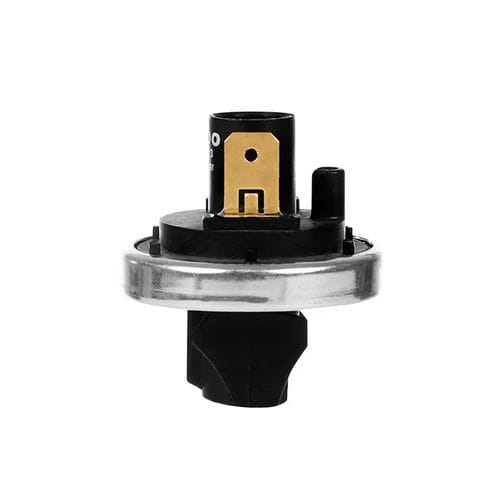

LFS-03 может применяться для обнаружения положительного или отрицательного давления. Он может использоваться в качестве манометрического или дифференциального реле давления практически без гистерезиса. Если требуется 2 точки переключения, следует использовать 2 реле давления с разной калибровкой. Способ крепления язычковых клемм к корпусу выключателя не позволяет обеспечить абсолютную герметичность. Поэтому переключатель не рекомендуется использовать там, где необходимо поддерживать статический вакуум. По запросу возможна поставка специальных моделей с дополнительной пружиной, которая позволяет подключать вакуум со стороны нагнетания давления.
Модель
LFS-03
Электрическая функция
1 полюс NO
1 полюс NC
Переключение Номинальная мощность
1 полюс NO:
2.5(0.5) A 250V~1E4
1 A250 В~5E4 (макс. 800 мбар)
20 мА 250 В~5E4 (макс. 800 мбар)
1 полюс NC:
2.5(0.5) A 250V~1E4
0.5 A250 В~5E4 (макс. 800 мбар)
20 мА 250 В~5E4
Температура
Окружающая среда: от -10 до +85℃
Электрические соединения
Рабочие клеммы 6,4 x0,8 мм
Рабочие клеммы 4,8 x0,8 мм (только для 1-полюсных NO)
Диапазон давления
Давление: от +15 до +2500 мбар
Терпимость: +/- 10% НЕТ; +/- 15% НС
Вакуум: от -600 до -15 мбар
Терпимость: +/- 15%
Подключения к линии отбора проб
Давление и вакуум: Впускное отверстие 4,0 или 5,5 мм (до 500 мбар)
Резьбовое впускное отверстие M10 x1 мм или 1/4 газа
Гистерезис переключателя
Почти нет гистерезиса
Максимальное рабочее давление
3000 мбар
Средний
Только неопасный газ
Методы крепления
Пластмассовые зажимы (исполнение только с впускным отверстием)
Материалы
Нижняя часть тела: PA 66
Верхняя часть тела: PA 66
Отрегулируйте. винт: PA 66
Контактные несущие детали: Латунь посеребренная (золотое напыление по запросу)
Мембрана: Нитрил, EPDM, (силикон, пербунан по запросу) в зависимости от применения
---
