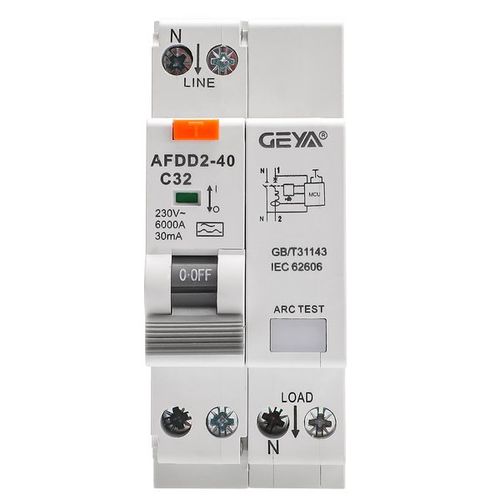

Защитное реле тока AFDD2-40

перегрузки

AFDD3-40, включающий в себя MCB, УЗО и модуль обнаружения дуговых замыканий, обеспечивает защиту от короткого замыкания, перегрузки, тока утечки и дугового замыкания. Трансформатор нулевой последовательности УЗО обнаруживает ток утечки, а модуль обнаружения дуговых замыканий - дуговое замыкание, что позволяет изделию эффективно отключать защищаемую цепь при возникновении как тока утечки, так и дугового замыкания. ПРИМЕНЕНИЕ： AFDD3-40, применяемое в цепях переменного тока с номинальным током до 40 А, обеспечивает защиту от дуговых замыканий, перегрузок, коротких замыканий и токов утечки, возникающих в цепях ответвления в системах распределения освещения и питания. Модуль обнаружения дуговых замыканий AFDD3-40 способен эффективно обнаруживать и идентифицировать дуговые замыкания в защищаемой цепи с нарушенным изоляционным слоем вследствие старения, повреждения или повышенной влажности. При обнаружении дуговых замыканий устройство срабатывает и отключает цепь. Нормальные условия эксплуатации: Температура окружающей среды составляет 5℃ или +40℃, среднесуточная максимальная температура - +35℃. Относительная влажность: Максимальное значение составляет 50% при температуре 40℃ и 90% при температуре 20℃. - Номинальное напряжение (Ue): AC230V - Номинальная частота: 50HZ±2% - Номинальное напряжение изоляции (Ui): 400V - Номинальное импульсное выдерживаемое напряжение (Uimp): 4KV - Номинальный ток(In):6A、10A、16A、20A、25A、32A、40A - Количество полюсов: 1P+N (N полюсов отключаемые) - Тип магнитного отключения: B-тип, C-тип - Номинальная мощность короткого замыкания в рабочем режиме (Ics);6KA - Номинальная мощность короткого замыкания (Icn): 6KA - Класс материала изоляции: III a - Расстояние между сетками (мм): 40 мм - Номинальная чувствительность: 30 мА тип A, AC
