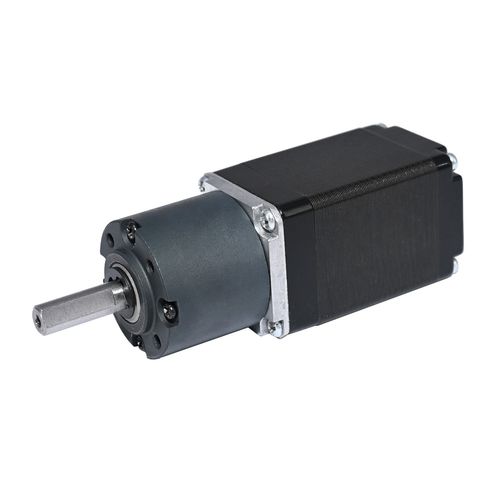

Гибридный шаговый двигатель с планетарной передачей
Nema 11 целочисленный коэффициент редукции планетарная передача шаговый двигатель
Модель: 28JMDS50K/28STH
Технические характеристики и размеры по запросу.
планетарный редуктор 28 мм
Допустимый диапазон нагрузок: 1.5Н.м~5.0Н.м
Характеристики
Тип двигателя : Nema11 гибридный квадратный шаговый двигатель
Тип редуктора : Планетарный
Фаза : 2
Угол шага : 1,8º
Точность угла шага: ±5% (полный шаг, без нагрузки)
Передаточное отношение: 1:3,71 ~ 1:369
Допустимый диапазон нагрузок: 1,2 Н.м ~ 4 Н.м для рабочего цикла S1
Повышение температуры: максимум 80℃. (номинальный ток, 2 фазы включены)
Температура окружающей среды: -20℃ ~+50℃
Сопротивление изоляции: мин. 100 МОм, 500 В постоянного тока
Диэлектрическая прочность: 500 В переменного тока в течение одной минуты
Степень защиты IP: до IP68
Описание
Шаговый двигатель с планетарной передачей
1.гибридный квадратный шаговый двигатель размером 8º 28 мм с высоким крутящим моментом оснащен 28-мм шарикоподшипниковым планетарным редуктором
Опции
Специальный материал и размеры вала
Индивидуальный дизайн; возможно изготовление OEM-продукции
Магнитный/оптический энкодер с 3 каналами обеспечивает обратную связь для точного управления скоростью двигателя и позиционированием.
Особенности
Малая инерционность, высокая точность, высокая стабильность, плавный ход, низкий уровень шума
Преимущественный крутящий момент при минимальной занимаемой площади
Подходит для непрерывной и прерывистой работы
Возможность установки в любом монтажном положении
Типовые применения
Полиграфическая система
Банковское оборудование: БАНКОМАТ
Система оплаты проезда в метро
Научное приборостроение: оптические приборы
Медицинская промышленность: гематологический анализатор, биохимический анализатор, анализатор клеток крови, сканирующее оборудование и др.
Промышленность средств связи: мобильное спутниковое телевидение
Промышленная автоматизация: оборудование для тестирования полупроводников, намоточные машины, стриппинг-машины
---
