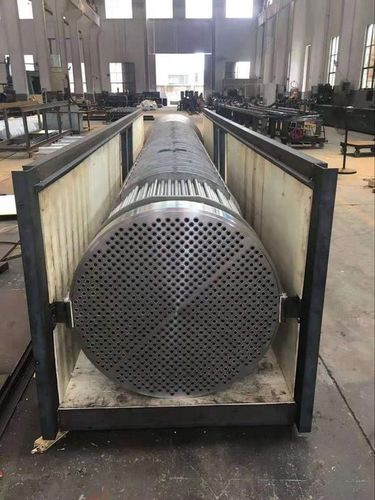

Трубы с U-образным изгибом широко используются в системах теплообменников. Теплообменное оборудование на основе бесшовных нержавеющих U-образных труб имеет важное значение в стратегически важных и критических областях - атомном и нефтехимическом машиностроении.
Линия гибки труб, которая была установлена на нашем заводе в конце 2005, позволяет производить U-образные трубки
согласно таким стандартам : 1. ASTM A688 / A688M
2. ASTM A803 / A803M
3. ASTM A556 / A556M, ASME SA-556
4. ASME SA-179 / SA213
Технические требования
Прямые трубы для гибки:
ASTM / ASME SA 179; SA 213; ASTM B 163; ASTM B 729; ASTM B 407; ASTM B 423; ASTM A 789
Трубы с U-образным изгибом:
-TEMA RCB 2.31 Стандарты Ассоциации производителей трубчатых теплообменников (9th издание).
-ASTM A688 Стандартная спецификация для сварных труб из аустенитной коррозионностойкой стали, предназначенных для котлов с питательной водой.
-ASTM B163 Стандартные технические требования к трубам из никеля и никелевого сплава для конденсаторов и теплообменников.
Спецификации клиента
ИЗгибающий радиус: от наружного диаметра 1.5 до 1250 мм.
При заказе труб с R≤1.5D необходимо согласовывать точность геометрии.
ПРЯМЫЕ ТРУБЫ МАКСИМАЛЬНАЯ ДЛИНА (до изгиба): 26000 мм.
ДЛИНА НОГИ: минимальный метр 1, максимальный метр 10.5 (для максимального R = 1250 мм)
Примечание: другие размеры доступны по договоренности.
ЛЕЧЕНИЕ ТЕПЛА: снятие напряжения после изгиба.
ГИДРОСТАТИЧЕСКОЕ ИСПЫТАНИЕ: максимальное испытательное давление 600 бар, выдержка 10 сек. с деминерализованной водой. Очистка сжатого воздуха после гидроиспытаний.
