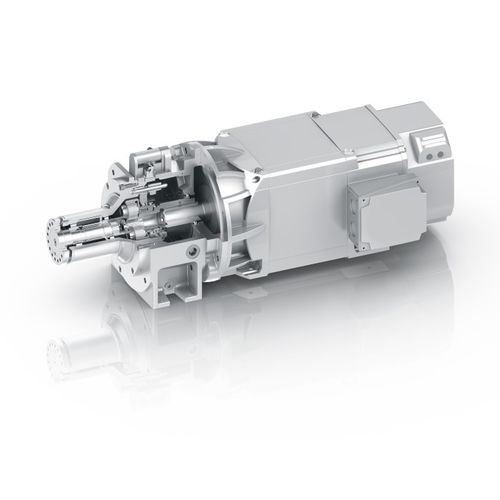

Планетарный редуктор Duoplan

коаксиальныйс полым валом200-500 Nm

Обзор
Двухступенчатая ручная коробка передач ZF Duoplan разработана для приводов главных шпинделей станков, испытательных стендов и других приложений с высоким крутящим моментом. Переменные положения установки позволяют использовать её в токарных станках (горизонтальные B3/B5) и обрабатывающих центрах (вертикальные V1/V3). Поддерживается прямой монтаж на шпиндель (Inline & TSC) для гибкой интеграции.

Ключевые факты

• Простой монтаж: совместима с основными производителями двигателей и их версиями
• Широкая область применения: универсальная и гибкая конструкция
• Универсальность: прямой монтаж на шпиндель (Inline & TSC) для различных вариантов применения

Техническая информация
Инструкции по эксплуатации и обзор серий для:

• 2K 120 / 2K 121
• 2K 250 / 2K 300
• 2K 450 / 2K 600
• 2K 800 / 2K 1000
• 2K 2100

Преимущества

• Постоянная режущая мощность в широком диапазоне скоростей
• Скорости можно умножать добавлением дополнительного передаточного отношения
• Высокая точность благодаря шлифованным высокоточным зубчатым зацеплениям
• Небольшой окружной люфт
• Очень высокий КПД
• Низкие требования к обслуживанию
• Чрезвычайно длительный срок службы
• Специальные решения доступны по запросу

Варианты / Галерея

• ZF Duoplan 2K TSC (Through-Spindle-Cooling)
• ZF Duoplan 2K 800
• ZF Duoplan 2K 450-600
• ZF Duoplan 2K 250 Standard
• ZF Duoplan 2K 120 inline
• ZF Duoplan со стопорным фланцем (2K 120 / 250 / 300)

Технические характеристики

• Тип продукта: двухступенчатая ручная коробка передач для станков
• Основные применения: приводы главных шпинделей станков, испытательные стенды и другие приложения с высоким крутящим моментом
• Положения установки: переменные; подходят для токарных станков (горизонтальные B3/B5) и обрабатывающих центров (вертикальные V1/V3)
• Крепление: прямой монтаж на шпиндель (Inline & TSC)
• Доступные размеры/серии: 2K 120/121, 2K 250/300, 2K 450/600, 2K 800/1000, 2K 2100
• Характеристики производительности: шлифованные высокоточные зубчатые зацепления, низкий окружной люфт, очень высокий КПД, постоянная режущая мощность в широком диапазоне скоростей
• Обслуживание и срок службы: низкие требования к обслуживанию; чрезвычайно длительный срок службы
• Настройка: специальные решения доступны по запросу
