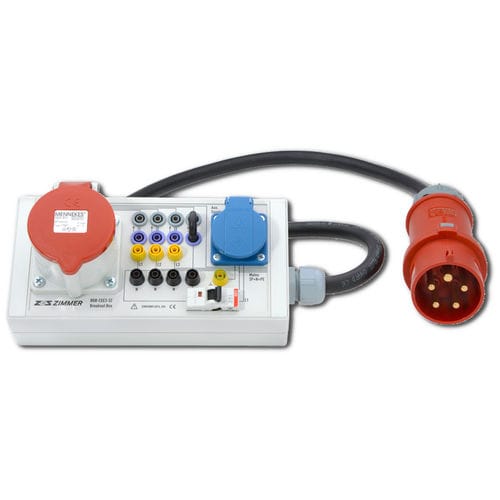

Электрический адаптер BOB-CEE3

испытательныйCEEдля обеспечения безопасности

Применение Выключатель BOB-CEE3 предназначен для простого и элегантного измерения трехфазных нагрузок, которые подаются через разъем CEE. С помощью этого ящика возможен метрологический доступ к каждой головке муфты CEE. Возможен отвод фазных токов и напряжений и поставка измерительного устройства для определения эффективных значений, мощности, энергии и других электрических величин. На самом объекте измерения, за исключением размещения ящика без каких-либо изменений или ремонта, предпринимаются попытки. Дизайн Выключатель BOB CEE3 имеет линию питания длиной 2 м с 5-полюсным штекером CEE, а также встроенную 5-полюсную розетку CEE, к которой подключен разъем CEE потребителя. Для измерения токов в проводах L1, L2 и L3 и нейтральном проводнике N эти провода размыкаются и замыкаются в 4 мм стандартных разъемах. Эти разъемы расположены таким образом, что ток может быть восстановлен с помощью стандартных 19 мм мостов короткого замыкания, если он не проходит через токовый канал измерительного прибора. Имеются четыре пары розеток для измерения напряжения L1-N, L2-N, L3-N и N-PE. Электропроводка распределительной коробки предназначена для правильного измерения тока с точки зрения потребителя. Выключатель также имеет предохранительную розетку 16 A для питания измерителя мощности, ноутбука или аналогичного устройства. Потребление дополнительной энергии через розетку переменного тока для другого оборудования не измеряется. Однако следует отметить, что в режимах рекуперативной работы потребление электроэнергии вспомогательным источником питания является дополнительной утечкой энергии.
