Применение
Двухходовой перепускной клапан ZWV используется в промышленности сыпучих материалов для направления или сближения потока продукта в пневматических системах транспортировки под давлением и вакуумом, а также на перепускных станциях. Двухходовой перепускной клапан особенно
особенно эффективен при обработке труднообрабатываемых порошков или гранулированных продуктов

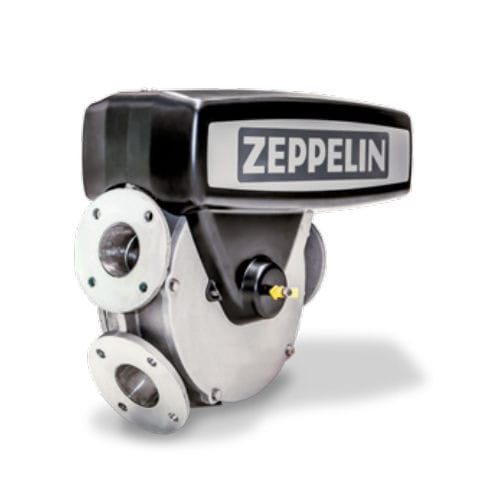

Двухходовой распределительный клапан ZWV
К 2020 году клапан ZWV будет полностью заменен двухканальным перепускным клапаном DVV. Двухканальный перепускной клапан ZWV используется в качестве распределительного или коллекторного элемента в пневматических системах транспортировки под давлением и вакуумом, а также в распределительных станциях в промышленности сыпучих материалов.
Характеристики
Выпускается в семи типоразмерах (50-163)
Прочный литой корпус с соединительными фланцами, внутренним ротором для отвода потока твердых частиц и пневматическим приводом для регулировки положения поворотных труб внутри корпуса
Подшипниковые пальцы используются для постоянного центрирования
Безударный проход в направлении транспортировки
Внутренний ротор приводится в действие цилиндром сжатого воздуха
Магнитный клапан 5/2-ходовой 24 В постоянного тока или специального напряжения
Концевой выключатель для электрической дистанционной индикации положения выключателя
Электропневматический привод (давление воздуха 6 бар)
Корпус и внутренний ротор в стандартной комплектации изготовлены из высококачественного литого алюминия
Корпус (фланцевое соединение) и внутренний ротор с трубными вставками из высококачественной нержавеющей стали
С фланцевым соединением
С пластиковым защитным кожухом
Угол отклонения 35°
Рабочее давление до 1,5 бар (g)
---
