Пневматический подъемный манипулятор

с захватомдля механических компонентовтранспортный

Обзор
Шарнирный манипулятор Zeilhofer Handling Technology — это безмаятниковое подъемное устройство для управляемой обработки и позиционирования с точностью до миллиметра грузов массой до 800 кг при рабочем радиусе до 4 500 мм. Доступен в четырёх вариантах монтажа (напольный стационарный, напольный передвижной, потолочный стационарный, потолочный передвижной). Каждая установка поставляется как проектно-ориентированное комплексное решение с хвостовым инструментом, интеграцией систем управления и послепродажным обслуживанием. Производство — Холцкирхен, Бавария.

Ключевые возможности

• Жёсткое безмаятниковое управление грузом для точного позиционирования
• Грузоподъёмность до 800 кг (рабочая нагрузка зависит от длины стрелы и плеча рычага)
• Рабочий радиус до 4 500 мм (в зависимости от выбранной длины стрелы)
• Варианты привода и управления: пневматический (стандарт), электро-пневматический, электрический; опции балансировки, безопасности и автоматического управления
• Индивидуальные хвостовые инструменты: захваты, присоски, магниты, крюки, узлы отвёрток и специальные решения

Варианты монтажа — четыре варианта

• 01 Напольный стационарный: фиксированная рабочая станция, анкерована к полу цеха для максимальной стабильности и большого радиуса работы; при необходимости перемещается погрузчиком или рохлей.
• 02 Напольный передвижной: смонтирован на прочной опорной плите; вся единица транспортируема рохлей, электрическим штабелером или погрузчиком для гибкого использования.
• 03 Потолочный стационарный & стальной каркас: закреплён на потолке цеха или стальной конструкции, освобождая пол и экономя место; подходит там, где важна свободная площадь пола.
• 04 Потолочный передвижной & стальной каркас: установлен на рельсовой системе для перемещений в направлениях X и Y по цеху, обеспечивает максимальную гибкость при смене рабочих мест.

Общие преимущества / характеристики

• Жёсткое безмаятниковое управление грузом для миллиметрового позиционирования
• Большие варианты рабочего радиуса до 4 500 мм
• Грузоподъёмность до 800 кг (зависит от конструкции)
• Лёгкоприводной алюминиевый подъёмный цилиндр
• Поворотный подшипник с 360° непрерывной передачей вращения
• Конфигурируемые упоры поворота и ограничения рабочей зоны
• Тормоза на отдельных осах поворота
• Различные варианты управления (пневматическое, электро-пневматическое, электрическое)

Комплексная система и хвостовое оборудование
Zeilhofer поставляет манипулятор как проектно-ориентированное комплектное решение в соответствии с CE, включая планирование, системы управления и специализированные хвостовые инструменты. Типичные примеры оборудования:

• Захваты
• Присоски
• Магниты
• Крюки
• Узлы отвёрток
• Индивидуальные приспособления, разработанные для конкретных деталей

Применение

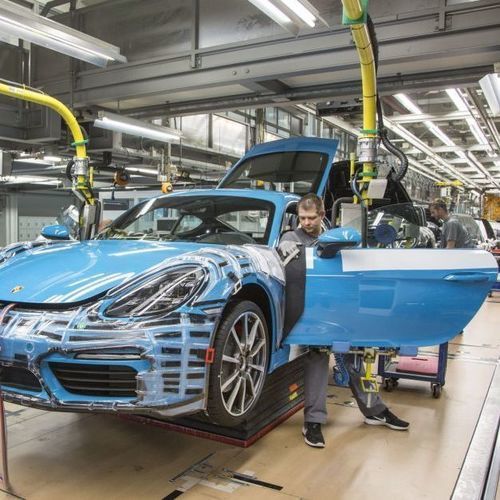

Подходит для кузовостроения и окончательной сборки в автомобильной промышленности, литейных производств, производства стекла и окон, логистики, машиностроения и других отраслей, требующих точной обработки тяжёлых или громоздких компонентов.

Производство и сервис
Производится на предприятии Zeilhofer в Холцкирхене, Бавария. Zeilhofer предоставляет проектирование, интеграцию систем управления, разработку приспособлений и послепродажное обслуживание в составе поставки.

Технические характеристики

• Макс. грузоподъёмность: до 800 кг (зависит от длины стрелы)
• Рабочий радиус: до 4 500 мм (в зависимости от длины стрелы)
• Варианты монтажа: 4 (напольный стационарный, напольный передвижной, потолочный стационарный, потолочный передвижной)
• Управление нагрузкой: жёсткое, без маятникового движения
• Подъёмный цилиндр: алюминиевый лёгкоскользящий цилиндр
• Вращение: 360° непрерывная передача вращения
• Ограничение вращения: настраиваемые упоры поворота
• Управление осями: тормоза на отдельных осях
• Варианты привода/управления: пневматический, электро-пневматический, электрический; опции балансировки, безопасности и автоматического управления
• Хвостовое оборудование: захваты, присоски, магниты, крюки, отвёртки, индивидуальные решения (соответствуют CE)
• Место производства: Holzkirchen, Bavaria
