Пробковый клапан Z1B-M

с ручным управлениемдля контролядля газа

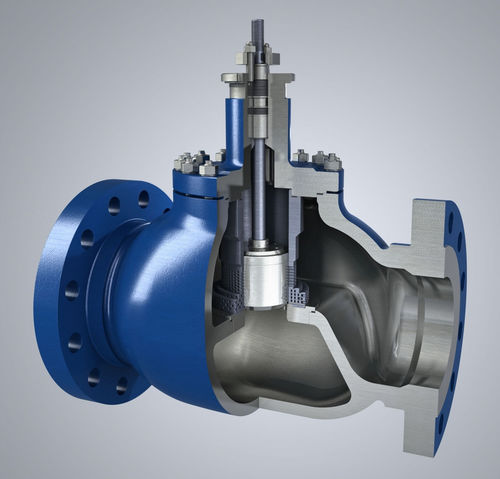

Пригодность клапанов к работе в условиях больших падений давления зависит от конструкции внутренних элементов клапана. Параметром, отвечающим за допустимые критические величины падения давления в условиях дросселируемого потока или кавитации, является коэффициент восстановления давления FL. Величина коэффициента восстановления давления FL может изменяться в пределах 0,5…1,0 в зависимости от вида клапана. Клапаны с большой величиной восстановления давления (дроссельная заслонка, шаровые клапаны) обладают низким значением коэффициента FL и малой пригодностью к работе в условиях дросселируемого потока и кавитации. Для такого применения конструкция клапана должна гарантировать получение максимальных величин коэффициента FL. Таким требованиям отвечают клапаны Z1B-M с лабиринтным многодорожечным направлением течения потока в дроссельных элементах клапана (FL=~0,975). Количество дроссельных клеток зависит от величины падения давления. На рисунке представлен клапан Z1B-M, DN200, PN100, Kv200L, для воды с параметрами p1=80 бар, p2=5…80 бар, qv=175 м3/ч. В начале открытия при максимальном падении давления применяются четыре дроссельные структуры, в процессе падения ∆p – две, а при максимальной пропускной способности течение происходит при минимальном дросселировании. Клапан используется для регулировки высоконапорной промывочной воды в трубопроводе суспензий на Электростанции Белхатув и безоговорочно отвечает требованиям процесса. Клапаны Z1B-М предназначены для жидкой и газообразной рабочей среды, а целый ряд приложений в энергетике и газовой промышленности подтверждают высокую оценку их пригодности в самых сложных условиях работы.
