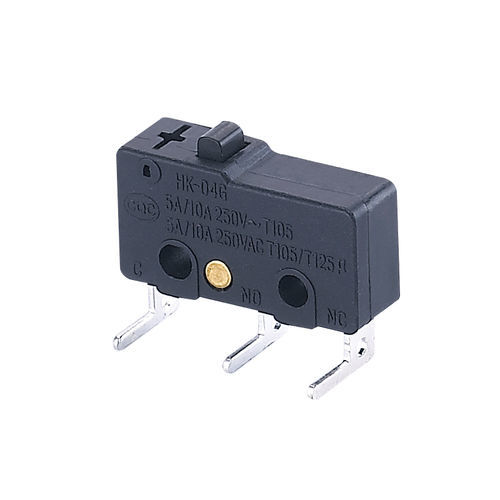

Микропереключатель SPDT HK-04G-3AZ-046

CQCC-US ULENEC

Продукт
HK-04G-3AZ-046

Основные показатели / одобрения

• Варианты номинального тока: 1 A, 5(1) A, 10 A
• Номинальные напряжения: AC 125 V / 250 V; DC 12 V / 24 V
• Сертификации: UL, cUL (CSA), VDE, ENEC, CQC, CE

Характеристики работы (определения и значения)
Свободная позиция (FP): 12.1±0.2 мм
Рабочая позиция (OP): 11.5±0.5 мм
Позиция отпускания (RP): 11.7±0.5 мм
Позиция полного хода (TTP): 10.5±0.3 мм
Сила срабатывания (OF): 1.0~3.5 N
Предход (PT): 0.3~1.0 мм
Дополнительный ход (OT): 0.2 мм (мин)
Дельта движения (MD): 0.4 мм (макс)

Технические характеристики переключателя
Пример электрической нагрузки: 5(2) A 250 VAC
Сопротивление контакта: ≤50 mΩ (начальное значение)
Сопротивление изоляции: ≥100 MΩ (500 VDC)
Диэлектрическая прочность: 500 V (между не подключенными клеммами) / 1500 V (между клеммами и металлической рамой)
Электрический ресурс: ≥10 000 циклов
Механический ресурс: ≥100 000 циклов
Температура эксплуатации: -25 до 125 °C
Частота эксплуатации: электрическая 15 циклов; механическая 60 циклов
Виброустойчивость: 10–55 Hz, амплитуда 1.5 mm, три направления
Паяемость и устойчивость к теплу пайки по спецификации: паяемость >80% покрытия; погружная пайка 260±5 °C 5±1 s; ручная пайка 300±5 °C 2–3 s

Технические данные

• Модель: HK-04G-3AZ-046
• Номинальный ток: 1 A, 5(1) A, 10 A
• Номинальное напряжение: AC 125 V / 250 V; DC 12 V / 24 V
• Сопротивление контакта (начальное): ≤50 mΩ
• Сопротивление изоляции: ≥100 MΩ (500 VDC)
• Диэлектрическая прочность: 500 V (между клеммами); 1500 V (клеммы к металлической раме)
• Ресурс: электрический ≥10 000 циклов; механический ≥100 000 циклов
• Температурный диапазон эксплуатации: -25 °C до 125 °C
• Параметры хода: FP 12.1±0.2 мм; OP 11.5±0.5 мм; RP 11.7±0.5 мм; TTP 10.5±0.3 мм; PT 0.3~1.0 мм; OT 0.2 мм (мин); MD 0.4 мм (макс)
• Сила срабатывания: 1.0~3.5 N
• Вибрации: 10–55 Hz, амплитуда 1.5 mm
• Сертификации: UL, cUL (CSA), VDE, ENEC, CQC, CE
