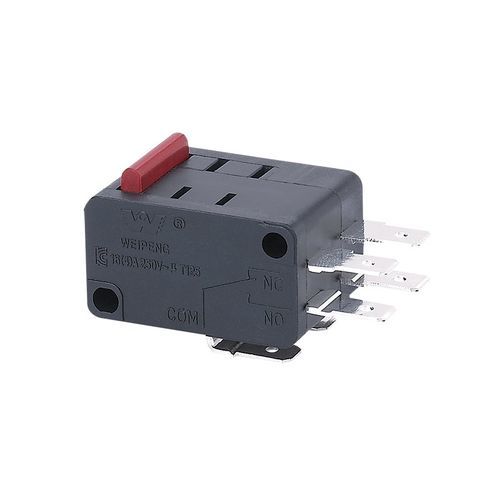

Микропереключатель с рычагом HK-14-16AP-1118

2 полюсаDPDTпыленепроницаемый

Краткое описание продукта
Запечатанный микровыключатель DPDT (двойной полюс, двойное переключение) модель HK-14-16AP-1118. Доступен в комбинированных/двойных комбинированных конфигурациях, варианты до 16 A в зависимости от исполнения. Предназначен для коммутационных применений в бытовой технике, электронике и промышленном оборудовании.

Электрические характеристики

• Ток: 5(2)A, 10(3)A, 15A, 16(3)A, 16(4)A, 21(8)A, 25A
• Напряжение: AC 125 V / 250 V, DC 12 V / 24 V
• Сертификаты: UL, cUL (CSA), VDE, KC, ENEC, CQC, TUV, CE

Характеристики работы

• Свободная позиция (FP): 15.9±0.2 mm
• Рабочая позиция (OP): 14.9±0.5 mm
• Позиция отпускания (RP): 15.2±0.5 mm
• Общий ход: 13.1 mm
• Ключевая сила (OF): 0.25 ~ 4 N
• Предварительный ход (PT): 0.5 ~ 1.6 mm
• Дополнительный ход (OT): ≥1.0 mm
• Дельта движения (MD): ≤0.4 mm

Технические характеристики выключателя

• 1 Сопротивление контакта — ≤30 mΩ (начальное значение)
• 2 Сопротивление изоляции — ≥100 MΩ @ 500 VDC
• 3 Диэлектрическое напряжение — между не связанными клеммами: 1000 V / 0.5 mA / 60 s; между клеммами и металлическим корпусом: 3000 V / 0.5 mA / 60 s
• 4 Электрический ресурс — ≥50 000 циклов
• 5 Механический ресурс — ≥1 000 000 циклов
• 6 Температура эксплуатации — -25 ~ 125 °C
• 7 Частота работы — электрическая: 15 циклов; механическая: 60 циклов
• 8 Виброустойчивость — Частота: 10 ~ 55 Hz; Амплитуда: 1.5 mm; Три направления
• 9 Пайка — >80% погруженной части должно быть покрыто припоем; Температура пайки: 235±5 °C; Время погружения: 2~3 s
• 10 Теплостойкость при пайке — Погружная пайка: 260±5 °C 5±1 s; Ручная пайка: 300±5 °C 2~3 s
• 11 Сертификаты безопасности — UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
• 12 Условия испытаний — Температура окружающей среды: 20±5 °C; Относительная влажность: 65±5 %; Атмосферное давление: 86~106 kPa

Применение
Подходит для бытовой техники, электронных устройств, систем автоматизации, коммуникационного оборудования, автомобильной электроники, электроинструментов и других коммутационных применений, требующих запечатанного DPDT-переключателя.

Меры предосторожности при размещении силового переключателя
Расположите переключатель вдали от чувствительных компонентов (таймеры, интерфейсы) и рядом с клеммами питания. Разделите основной силовой канал и землю; разместите ключевые компоненты (входной фильтр, переключающий транзистор, управляющая схема, выходной фильтр) логично; держите высокотоковые петли компактными; размещайте измерительные резисторы и элементы управления близко к управляющему микросхеме; размещайте фильтрующие конденсаторы рядом с соответствующими выводами.

Характеристики / технические спецификации

• Модель: HK-14-16AP-1118
• Серия: Серия двойного полюса HK-14
• Тип контакта: Комбинированный микровыключатель DPDT
• Варианты тока: 5(2)A, 10(3)A, 15A, 16(3)A, 16(4)A, 21(8)A, 25A
• Варианты напряжения: AC 125 V, AC 250 V, DC 12 V, DC 24 V
• Сертификаты: UL, cUL (CSA), VDE, KC, ENEC, CQC, TUV, CE
• Электрический ресурс: ≥50 000 циклов
• Механический ресурс: ≥1 000 000 циклов
• Температура эксплуатации: -25 ~ 125 °C
• Диэлектрическое напряжение: 1000 V между не связанными клеммами; 3000 V между клеммами и металлическим корпусом
• Ключевые параметры хода: FP 15.9±0.2 mm; OP 14.9±0.5 mm; RP 15.2±0.5 mm; Общий ход 13.1 mm
• Сила срабатывания: 0.25 ~ 4 N
• Предварительный ход: 0.5 ~ 1.6 mm; Over travel: ≥1.0 mm; Дельта движения: ≤0.4 mm
• Пайка: Погружная пайка 260±5 °C 5±1 s; Ручная пайка 300±5 °C 2~3 s
