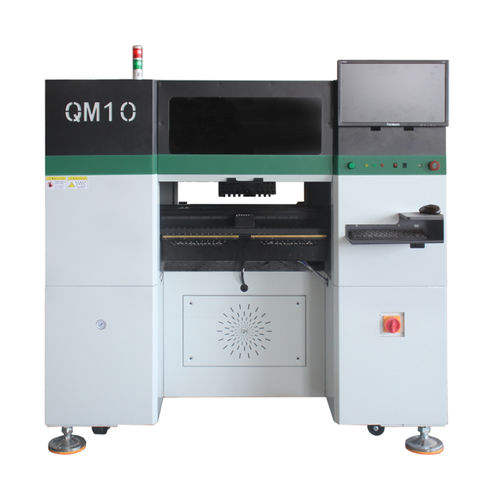

Манипулятор для захвата, подъема и перемещения деталей SMT QM10

автоматический

Машина QM10 SMT pick and place с 10 головками по 80 слотов со скоростью до 23000 компонентов в час (CPH). Она была усовершенствована по сравнению с серией QM81 и учитывает отзывы клиентов. Железная плита подложки внутри машины модернизирована в утолщенный мраморный материал для повышения стабильности. На оси X улучшена структура для повышения плавности работы .и увеличено количество линейных направляющих (верхних и нижних) Ось Y также была увеличена до двух линейных направляющих с каждой стороны, чтобы улучшить точность и скорость, увеличить срок службы машины. Даже модель серводвигателя Panasonic, драйвер, линейная направляющая и винт были полностью обновлены, чтобы справиться с рабочей мощностью 10 головок. Модернизировано программное обеспечение, такое как библиотека компонентов, визуальное наблюдение, предупреждения о безопасности, предупреждения о неисправностях. Может легко обрабатывать компоненты специальной формы, BGA, 0201 дюймовый пакет. Ось X Y принимает больше серводвигателя Panasonic, без ущерба для скорости CPH с высоким крутящим моментом для достижения никогда не потерянной точности шага ＜ 0.001mm. новые функции, такие как 10 головок, принимающих материал в одно и то же время Размер компонентов должен быть 0805 дюймов и выше, как 3535 светодиодных ламп. (предлагаем использовать электрический питатель, чтобы избежать проблемы недостаточной подачи воздуха)
