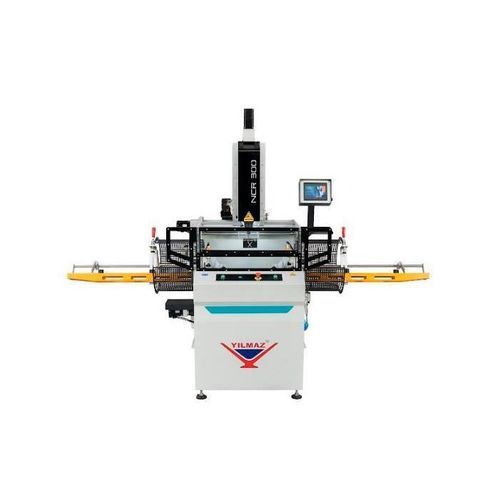

Быстроходный копировально-фрезерный станок для легких работ с цифровым управлением NCR 300

ПУцифровойконтролируемый PLC

Информация о продукте
NCR 300 и NCR 300P — одношпиндельные 4‑осевые копировально‑фрезерные станки с ЧПУ, предназначенные для обработки ПВХ и алюминиевых профилей. Механизм программирует координаты X, Y, Z и C с использованием серво‑приводов для фрезеровки пазов под замки, сверления отверстий для ручек/петель/кремон и выполнения дренажных пазов без применения шаблонов.

Видео продукта
Доступно видео, демонстрирующее функции и работу NCR 300 / NCR 300P.

Технические характеристики
Электропитание: 5,5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz.
Ходы (X×Y×Z): 300 × 120 × 115 mm.
Шпиндель: 2,2 kW, 12 000 об/мин; стандартный инструмент Ø8 × L120 mm.
Потребление воздуха: 110 L/min; Давление: 6–8 bar.
Макс. длина профиля: до 2750 mm.
Габариты: 163,5 × 281 × 218.
Масса: 600 kg / 520 kg.

Общие особенности

• Разработана для ежедневной обработки ПВХ, алюминия и низколегированных материалов на четырёх поверхностях одновременно.
• Сервоприводной поворотный стол с индексными упорами на 0°/90°/180°/270°.
• Обрабатываемая длина профиля до 2750 mm при использовании многоступенчатых выдвижных упоров.
• Рабочие ходы X:300 mm, Y:120 mm, Z:115 mm; диапазоны зажима W 120–30 mm, H 115–30 mm, L 2750–400 mm.
• Электронно‑пневматическая тормозная система для головки и стола.
• Цанга ER16; шпиндель 2,2 kW (12 000 об/мин).
• NCR 300: 7" цветной сенсорный дисплей + PLC; NCR 300P: 15,4" промышленный ПК с сенсорным дисплеем на Windows + PLC; поддержка импорта DXF на NCR 300P.

Стандартная комплектация

• Фреза Ø8 × L120 mm.
• 2 горизонтальных и 2 вертикальных пневматических зажима.
• Система распылительной смазки инструмента.
• Множественные левые и правые упоры профиля.
• Сервисные ключи (22 mm) и ключ для цанги.
• Светодиодная подсветка, удлинители зажимов, устройство центрирования профиля, пневмопистолет.

Опциональные аксессуары

• Считыватель штрихкодов.
• Запасные фрезы Ø8 × L120 карбидные, двухлезвийные.
• Запасные фрезы Ø8 × L120 карбидные, однолезвийные.
• Запасные фрезы Ø8 × L63 карбидные, однолезвийные.
• Запасные цанги ER16 для инструментов Ø8 mm.

Технические характеристики (сводно)

• Модель: NCR 300 / NCR 300P — одношпиндельный 4‑осевой NC копировально‑фрезерный станок.
• Оси: X, Y, Z, C с серво‑приводами.
• Держатель инструмента: ER16; стандартная фреза Ø8 × L120 mm.
• Управление: NCR 300 = 7" сенсорный дисплей + PLC; NCR 300P = 15,4" промышленный ПК на Windows с сенсорным дисплеем + PLC (DXF‑импорт).
• Потребление воздуха: 110 L/min; Рабочее давление: 6–8 bar.
