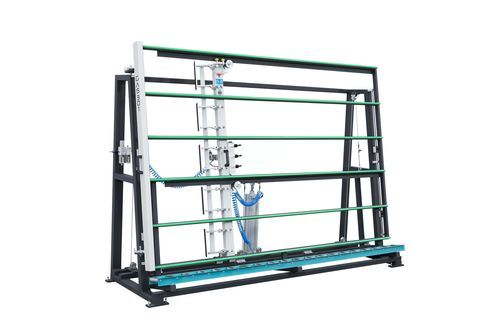

Сборочный стенд для дверей и окон GAS 301

для глазурного обжигапневматическийпневматический

Информация о продукте
Используется для крепления стекла на дверях и окнах в серийном производстве.

Общие характеристики

• Разработано для быстрой установки стекла в окна и двери
• Остеклённые столярные изделия перемещаются на упаковку на роликах
• Параллельные блоковые зажимы позволяют установить необходимый баланс
• Подъём заготовки на 500 мм для облегчения монтажа
• Макс./Мин. габариты установки рамы с зажимами: Wmax 2375 мм, Wmin 300 мм / Hmax 3000 мм, Hmin 300 мм
• Макс./Мин. габариты установки рамы без зажимов: Wmax 2700 мм, Wmin 300 мм / Hmax 3000 мм, Hmin 300 мм
• Угол верхней поверхности стола 70° для облегчения монтажа стекол
• Ширина (W) x Длина (L) x Высота (H): 900 x 3050 x 2400 мм
• Грузоподъёмность: 450 кг

ТАБЛИЦА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК
Электрические: --- / --
Скорость вращения: --
Вместимость: --
Давление: 6 bar
Габариты (W x L x H): 900 x 3050 x 2400 мм
Вес продукта: 615 / 610

ВИДЕО ПРОДУКТА
Доступно видео, демонстрирующее работу GAS 301.

Характеристики / Технические спецификации

• Применение: крепление стекла на дверях и окнах в серийном производстве
• Подъём заготовки: 500 мм
• Угол верхней плоскости стола: 70° для облегчения монтажа стекла
• Габариты (Ш x Д x В): 900 x 3050 x 2400 мм
• Грузоподъёмность: 450 кг
• Рабочее давление: 6 bar
• Габариты установки с зажимами: Wmax 2375 мм, Wmin 300 мм / Hmax 3000 мм, Hmin 300 мм
• Габариты установки без зажимов: Wmax 2700 мм, Wmin 300 мм / Hmax 3000 мм, Hmin 300 мм
• Электрические параметры, скорости и некоторые показатели не указаны в карточке
