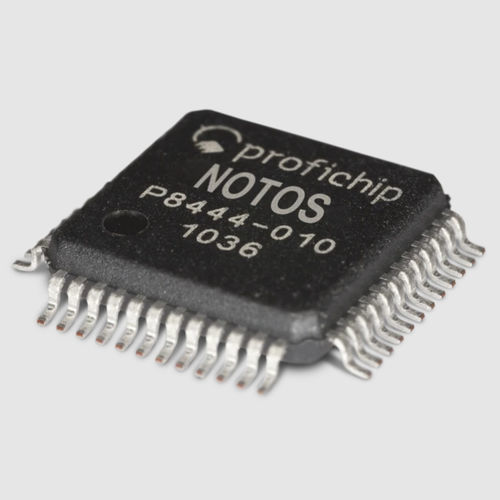

Цифровой чип NOTOS

аналоговый

Технология SliceBus 2.0 была создана для того, чтобы предоставить множество дополнительных функциональных возможностей при небольшой цене. Основные характеристики: Возможность синхронной работы в наносекундном диапазоне Встроенный оконечный резистор LVDS Асинхронная последовательная передача данных со скоростью 192 Мбит/с по физическому интерфейсу LVDS "точка-точка" Множество дополнительных функций для модулей ввода/вывода (см. ниже в конкретных сегментах) Основная информация о шине SliceBus: До 64 ведомых станций (узлов) Дополнительная линия сигнализации для инициализации и асинхронных сообщений о событиях от узла к Master Полное обнаружение системы от SliceBus Master без внешней информации о конфигурации модуля Механизм обнаружения ошибок: CRC-код с расстоянием Хэмминга 4 для каждого сообщения (обнаруживаются все 3-битные ошибки) Функция сторожевого таймера внутри каждого узла для наблюдения за SliceBus Master "Автоматическое отключение" в случае неисправности SliceBus Master Статистика повторных попыток для раннего обнаружения возможных проблем с передачей данных Синхронизация времени: Синхронизированные наносекундные часы для каждого узла: Возможность синхронизации часов от SliceBus Master к SliceBus Master по различным протоколам (PROFIBUS® DP-V2, PROFINET®, EtherCAT® и т.д.) Технологические функции: Стандартная функция ввода/вывода: 8 цифровых входов/выходов или до 32 входов/выходов со сдвиговым регистром Встроенная функция фильтрации цифровых входов Асинхронная сигнализация событий с наносекундной временной меткой для передовых узлов Два продвинутых счетчика с передискретизацией AB, защелкой, сбросом, выходом, гистерезисом, сравнением значений, повторением/бесконечностью Счетчики и дополнительная информация о метке времени: Функция SSI с информацией о метке времени (расчет скорости: разница счетчика/время) Широтно-импульсная модуляция с разрешением 20 нс
