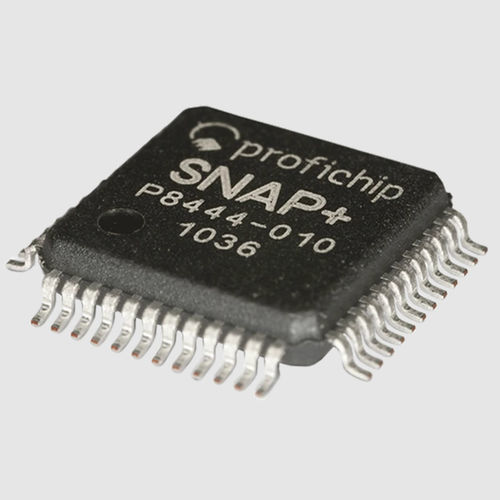

Цифровой чип SNAP+

аналоговыйобнаружения

Основные сведения о объединительной плате SliceBus: Одна ведущая система До 64 ведомых станций (узлов) Асинхронная последовательная передача данных со скоростью 48 МБит/с по физическому интерфейсу LVDS "точка-точка" Дополнительная линия сигнализации для инициализации и асинхронной передачи событий от узла к ведущему устройству Полное обнаружение системы ведущим устройством SliceBus без внешней информации о конфигурации модуля Механизм обнаружения ошибок: CRC-код с расстоянием Хэмминга 4 для каждого сообщения (все 3-битные ошибки будут обнаружены) Функция сторожевого таймера внутри каждого узла для наблюдения за SliceBus-мастером "Автоматическое отключение" в случае неисправности мастера SliceBus Статистика повторных попыток для раннего обнаружения возможных проблем с передачей Синхронизация времени: Каждый узел имеет собственные часы с разрешением 1 мкс Все часы узлов синхронизируются с ведущим устройством SliceBus (точность <100ns) Возможность синхронизации часов от ведущего устройства SliceBus к ведущему устройству SliceBus по различным протоколам (Profibus DP V2, Profinet, Ethercat,...) Технологические функции SNAP+: Стандартная функция ввода/вывода: 8 цифровых входов/выходов или до 32 входов/выходов со сдвиговым регистром Встроенная функция фильтрации цифровых входов Асинхронная сигнализация событий с мкс меткой времени для передовых узлов Два усовершенствованных счетчика с передискретизацией AB, защелкой, сбросом, выходом, гистерезисом, сравнением значений, повторным/бесконечным счетом и дополнительной информацией о метке времени Функция SSI с информацией о метке времени (расчет скорости: разность счетчиков/время) Широтно-импульсная модуляция с разрешением 20 нс Режим измерения частоты Специальные цифровые узлы штампа времени ввода/вывода (ETS: Edge Time Stamp System) для контроля входного фронта и выхода с разрешением 1 мкс (независимо от цикла полевой шины!)
