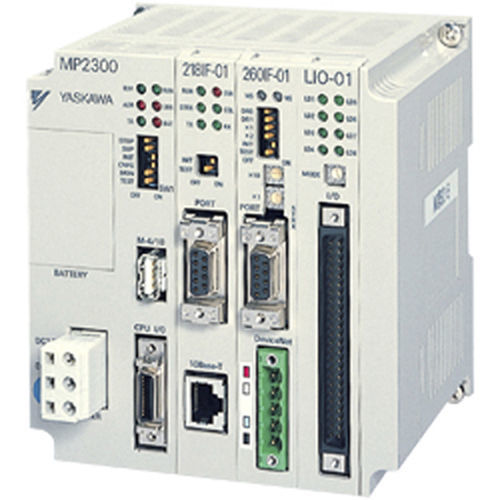

Многоосный контроллер движения MP2300

EtherCATEthernetPROFIBUS

MP2300 объединил синхронизированное управление последовательностью и управление движением в единую, тесно интегрированную платформу. Для различных применений были доступны функции управления положением, скоростью, крутящим моментом и фазой, такие как электронное зацепление и электронные профили кулачков. Максимальное количество осей - 48 Функциональность электронных кулачков - кулачки могут быть созданы по формуле или с помощью предварительно рассчитанных профилей, ограниченных только памятью контроллера, что позволяет использовать около 30 000 точек. Неограниченное количество виртуальных и реальных мастеров, динамическая настройка профиля, динамическая подгонка кривой кулачкового профиля с согласованием положения и скорости, фазовый сдвиг ведущего или ведомого. В комплект поставки MotionWorks™ входит инструмент генерации кулачков, предлагающий 25 выбираемых профилей кулачков и 4096 интерполированных пар ведущий/последователь Расширяемый ввод/вывод - буквально сотни сетевых узлов Mechatrolink-II и модулей ввода/вывода Mechatrolink-II сторонних производителей Конфигурация оборудования - до трех модулей Память - 2 Мб встроенной флэш-памяти Движение - наведение, толчок, точка-точка, регистрация, контур, передача, профилирование кулачков, линейная, круговая и спиральная интерполяция Интерфейс движения - высокоскоростная детерминированная сеть Mechatrolink-II, аналоговое задание скорости или импульсные сигналы и сигналы направления Сетевое подключение - Ethernet TCP/IP, Modbus TCP, последовательный Memobus, Token Ring, ведущий или ведомый DeviceNet и ведомый Profibus Связь с ПК/HMI - RS-232/422/485, Ethernet, сторонний OPC-сервер через Modbus TCP
