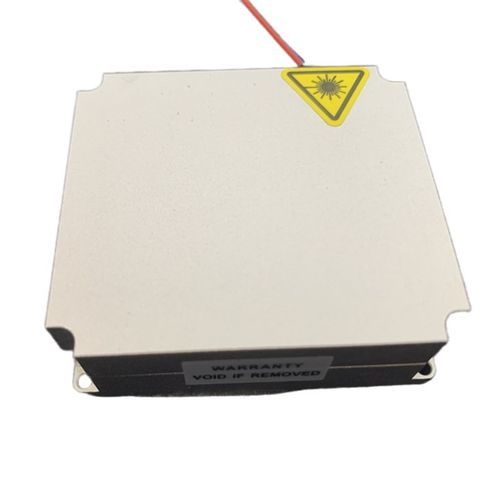

Импульсный лазерный блок

наносекундаволоконныйоптоволоконный

Описание продукта
Импульсный волоконный лазер с узкой полосой на длине волны 1550 нм, разработан с учетом безопасности для глаз. Модуль использует архитектуру MOPA (Master Oscillator Power Amplifier) с DFB-полупроводниковым лазером в качестве затравочного источника. Оптимизированный усилительный каскад обеспечивает киловаттный пик мощности и длительность импульса в наносекундах. Встроен контрольный выход. Применим в качестве источника излучения для твердотельного LiDAR, а также для волоконной оптической сенсорики и связей в свободном пространстве.

Применение

• Волоконная оптическая сенсорика
• Оптическая связь в свободном пространстве
• LiDAR (твердотельный)

Особенности

• Пиковая мощность на уровне киловатта (импульсный режим)
• Высокая электро-оптическая эффективность
• Конструкция для стабильной работы и надежного мониторинга

Типичные характеристики (таблица)
Характеристика | Единица | Минимум | Типично | Максимум
Центральная длина волны | nm | - | 1550 | -
Длительность импульса | ns | 1 | - | 10
Частота повторения импульсов | KHz | 100 | - | 2000
Контрольный свет | µW | - | 0.5 @ 100KHz, 5ns | -
Коэффициент подавления боковых мод | dB | - | 25 | -
Пиковая мощность выходного импульса | KW | - | 1 | -
Максимальная средняя выходная мощность | W | - | 1 | -
Изоляция выходного света | dB | - | 40 | -
Тип триггера | - | - | Внешний триггер | -
Тип выходного волокна | - | - | SMF-28e | -
Длина выходного волокна | m | - | >0,8 (рабочий свет/контрольный свет) | -
Разъем выходного волокна | - | - | FC/APC | -
Рабочая температура | °C | -40 | - | 85
Температура хранения | °C | -40 | - | 85
Габариты | mm | - | 55*50*19 | -
Рабочее напряжение | VDC | - | 12 | -

Характеристики / технические спецификации

• Центральная длина волны: 1550 nm
• Длительность импульса: 1 ns (мин) — 10 ns (макс)
• Частота повторения импульсов: 100 KHz (мин) — 2000 KHz (макс)
• Контрольный свет: 0.5 µW @ 100 KHz, 5 ns
• Коэффициент подавления боковых мод: 25 dB
• Пиковая мощность выходного импульса: 1 KW
• Максимальная средняя выходная мощность: 1 W
• Изоляция выходного света: 40 dB
• Тип триггера: Внешний триггер
• Тип выходного волокна: SMF-28e
• Длина выходного волокна: >0,8 м (рабочий свет/контрольный свет)
• Разъем выходного волокна: FC/APC
• Рабочая температура: -40 до 85 °C
• Температура хранения: -40 до 85 °C
• Габариты: 55 × 50 × 19 мм
• Рабочее напряжение: 12 VDC
