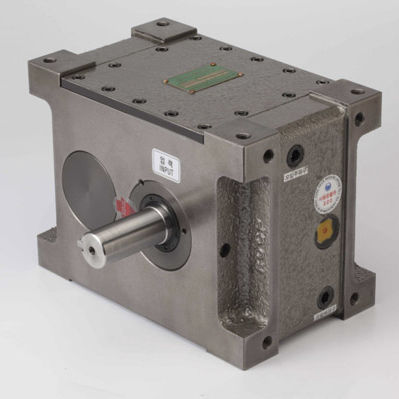

Генератор колебаний индексатор CP series

кулачковыйдля машиныбез зазора

Серия CP Описание Серия CP имеет пару 2 кулачков пластин, объединенных во входной вал, и подшипники кулачкового подшипника, закрепленные на выходном валу. При параллельном расположении этих двух валов, он подходит не только для вращения стола, но и для привода конвейерной системы, которая передает заданный ход и остановки. Серия CP имеет то преимущество, что передача и остановка заданного хода может быть повторена на выходе простым вращением входного вала, в то время как другие вспомогательные устройства, такие как тормоз и стопор, необходимы для остановки в случае принятия (другой блок), чтобы транспортер, когда двигатель работает в одиночку. Особенности 1. Индексирование номеров стопов Меньшие углы поворота доступны с шагом от 1 до 4 ступеней. В то время как для роликового редукторного привода с четырьмя упорами обычно требуется минимальный угол поворота более 180°, серия CP может проектировать до 90° угол поворота, что делает возможным простое проектирование перемещения. 2. Колебания Качающийся кулачок с макс. допустимой нагрузкой. Возможен угол колебаний 45°. 3. Неограниченные монтажные позиции Все 6 монтажных позиций доступны для гибкого проектирования системы. 4. Широкий диапазон размеров Стандартизированные 11 моделей для осевого расстояния (от вала до вала) от 45 до 315 мм для выбора оптимального размера. 5. Точная воспроизводимость Подшипник кулачкового подшипника выходного вала находится под преднатягом, что позволяет минимизировать люфт и сохранить точность повторяемости и плавность хода. 6. Диверсифицированные доступные опции Различные опции, такие как ограничитель крутящего момента, редуктор, муфта, муфта, тормоз, могут комбинироваться.
