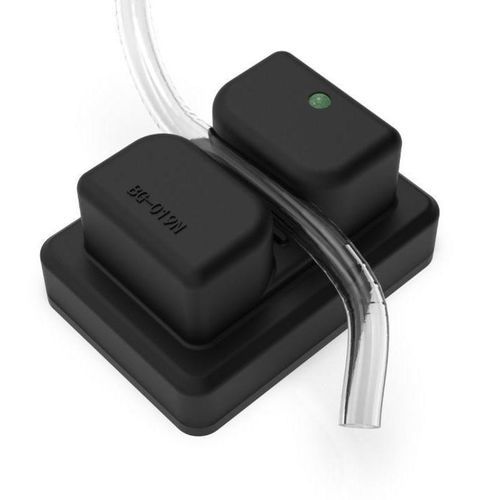

Детектор расхода BG series

пузырьков воздухапузырьковыйультразвуковой

Overview
Ультразвуковые датчики пузырьков серии BG — это датчики с сухим сопряжением, выполняющие безконтактную точную детекцию пузырьков воздуха и газо‑жидкостных двухфазных состояний в гибких трубках. Технология ультразвуковых импульсов и параметрирование через MCU позволяют настраивать скорость отклика, задержку и чувствительность для применений в медицине, биофарме, пищевой промышленности, промышленной автоматизации и системах управления потоками.

Applications

• Медицинские приборы: аппараты гемодиализа, системы вспомогательного кровообращения, системы перфузии органов, аппараты искусственного кровообращения, кровяные насосы.
• Биофарма: одноразовые реакторы, ферментеры, системы культивирования клеток, линии производства вакцин, тангенциальная фильтрация, жидкостная хроматография.
• Пищевая промышленность и напитки: молоко, соки, пивоваренные линии, дозирующее и разливочное оборудование.
• Промышленная автоматизация: фасовочные машины, распылительные/покрывающие системы, контуры охлаждения и смазки, очистка воды и сточных вод.
• Мониторинг потоков в лабораториях и исследовательских системах.

Product Features

• Сухое сопряжение: безконтактное измерение без применения сопрягающего геля; трубку необходимо прижать к дну измерительной канавки для плотного контакта.
• Регулируемый отклик: параметры MCU позволяют настраивать скорость отклика, задержку и чувствительность.
• Независимость от цвета: детекция не зависит от цвета трубки или жидкости.
• Несколько размеров трубок: стандартные модели для диапазона наружных диаметров; поддерживаются OEM и индивидуальные решения.
• Несколько режимов выхода: интеграция с системами автоматизации.
• Компактный интегрированный корпус: электроника встроена в ABS‑корпус.

Model selection

• BG013N — Совместимый наружный диаметр трубки: 1/8 in (3.2 mm); внутренний диаметр: 1/16 in (1.6 mm)
• BG016N — Совместимый наружный диаметр трубки: 5/32 in (4.0 mm); внутренний диаметр: 1/16 in (1.6 mm)
• BG019N — Совместимый наружный диаметр трубки: 3/16 in (4.8 mm); внутренний диаметр: 1/16 in (1.6 mm)
• BG025N — Совместимый наружный диаметр трубки: 1/4 in (6.4 mm); внутренний диаметр: 1/8 in (3.2 mm)
• BG031N — Совместимый наружный диаметр трубки: 5/16 in (7.9 mm); внутренний диаметр: 3/16 in (4.8 mm)
• BG038N — Совместимый наружный диаметр трубки: 3/8 in (9.5 mm); внутренний диаметр: 1/4 in (6.4 mm)
• BG050N — Совместимый наружный диаметр трубки: 1/2 in (12.7 mm); внутренний диаметр: 3/8 in (9.5 mm)
• BG056N — Совместимый наружный диаметр трубки: 9/16 in (14.3 mm); внутренний диаметр: 3/8 in (9.5 mm)
• BG075N — Совместимый наружный диаметр трубки: 3/4 in (19.0 mm); внутренний диаметр: 1/2 in (12.7 mm)

Technical specifications

• Детектируемые жидкости: вода, кровь, физиологический раствор, напитки, топливо, краски и другие акустически прозрачные жидкости.
• Совместимые материалы трубок: PVC, силикон, PE, PUR и др.; внутренние/внешние поверхности гладкие, без волокон или металлической оплётки. Рекомендуемая толщина стенки 10–20% от наружного диаметра. Трубку необходимо прижать до дна канавки датчика для плотного контакта.
• Материал корпуса: ABS.
• Входное напряжение: 5–30 VDC.
• Потребление тока: < 50 mA.
• Рабочая температура: 0°C–60°C; температура хранения: -20°C–70°C.
• Относительная влажность: 30%–90% (без конденсата). Атмосферные условия: отсутствие коррозионных газов.
• Самотестирование: опциональная функция; при подаче внешнего 0V на контакт Self Test датчик сообщает о наличии газа и индикация LED меняет состояние.
• Выход: TTL‑совместимый сигнал.

Summary

• Метод обнаружения: ультразвуковой импульс, сухое сопряжение, безконтактный.
• Настраиваемая чувствительность и отклик через MCU‑программирование для точной интеграции в технологические линии.
• Применимые отрасли: медицина, биофарма, пищевая промышленность, новые энергии, промышленная автоматизация.
• Широкий модельный ряд, покрывающий наружные диаметры труб от 1/8 in до 3/4 in; поддерживается индивидуальная настройка.
