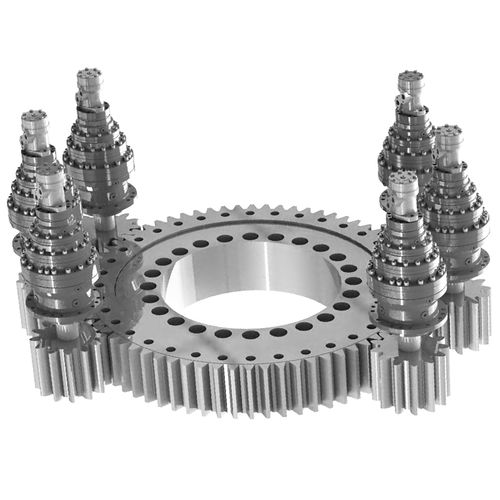

Опорно-поворотное устройство с наружным зацеплением 01
шариковоеодноряднаядвухрядное

опорно-поворотное устройство с наружным зацеплением
опорно-поворотное устройство с наружным зацеплением
опорно-поворотное устройство с наружным зацеплением
опорно-поворотное устройство с наружным зацеплением
опорно-поворотное устройство с наружным зацеплением
опорно-поворотное устройство с наружным зацеплением
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Ряд зубцов
с наружным зацеплением
Роликовый элемент
шариковый
Геометрия
однорядный, двухрядный, с четырьмя контактными точками
Место применения
для строительных работ, кранов, экскаваторов
Другие характеристики
точный, для высоких нагрузок
Внутренний диаметр

525 mm
(20,7 in)

Внешний диаметр

2 600 mm
(102,362 in)

Ширина

180 mm
(7,087 in)

Описание

Опорно-поворотные подшипники с внешним редуктором являются ключевыми компонентами подъемного оборудования, такого как краны, башенные краны и экскаваторы. Правильный метод установки может обеспечить стабильность, надежность и срок службы оборудования. Ниже приведены шаги по установке поворотного кольца с внешним зубчатым колесом: 1. Подготовка Перед установкой необходимо проверить детали опорно-поворотного устройства внешнего зубчатого колеса. Проверьте комплектность шестерен, реек, уплотнений и смазочного масла и убедитесь, что они в норме. Также проверьте, соответствует ли фундамент для установки оборудования требованиям, таким как плоскостность, прочность и т. д. 2. Монтажный кронштейн В первую очередь необходимо установить опорно-поворотный узел внешнего редуктора в монтажное положение и поднять его с помощью грузоподъемного оборудования или других инструментов. Затем совместите нижнюю часть кронштейна с креплением устройства и закрепите болтами. 3. Установите шестерню Перед установкой зубчатых передач необходимо очистить и смазать рейки и шестерни. Затем наденьте шестерню на рейку и шестерню поворотного круга внешней шестерни и закрепите ее болтами. 4. Подключить гидравлическую систему Перед подключением гидравлической системы проверьте, соответствуют ли гидравлический трубопровод и уплотнение требованиям, и нанесите герметик. Затем подсоедините гидравлические линии к поворотному кольцу внешнего редуктора и проверьте правильность работы гидравлической системы.

ВИДЕО

Салоны

Вы сможете встретиться с этим поставщиком на выставке(-ах)

Intermat 2024
Intermat 2024

24-27 апр. 2024 Paris (Франция) Зал Vide - Стенд 5a G0592

  • Дополнительная информация
    bauma CHINA 2024

    26-29 нояб. 2024 Shanghai (Китай)

  • Дополнительная информация

    Другие изделия XUZHOU FENGHE SLEWING BEARING CO.,LTD

    Slewing Bearing

    Расширенный поиск
    * Цены указаны без учета налогов, без стоимости доставки, без учета таможенных пошлин и не включают в себя дополнительные расходы, связанные с установкой или вводом в эксплуатацию. Цены являются ориентировочными и могут меняться в зависимости от страны, цен на сырьевые товары и валютных курсов.
