Программное обеспечение для визуализации OSID-DE

для обработки изображенийдля контролядля измерений

Обзор продукта
OSID-DE Diagnostic — специализированное диагностическое приложение для извещателей OSI-10 и OSI-90, предоставляющее данные системы и окружающей среды в режиме реального времени и в офлайне для поддержки ввода в эксплуатацию, обслуживания и анализа неисправностей. Инструмент предоставляет сервисным инженерам и монтажникам визуализированные измерения, журналы событий и диагностику имиджера для ускорения поиска и устранения неисправностей и подготовки отчетов.

Ключевые возможности

• Онлайн- и офлайн-диагностика системы извещателя и полевых условий
• Визуализация системных данных и журналов событий в реальном времени для расследования неисправностей
• Онлайн-отображение нормализованных значений UV и IR и уровней серого UV/IR
• Просмотр X–Y позиционирования излучателей на CMOS-имиджере
• Отображение опорных уровней, температуры и состояний синхронизации
• Доступ к встроенному журналу событий (10 000 записей) с временными метками
• Экспорт логов в Excel для анализа, фильтрации и отчетности

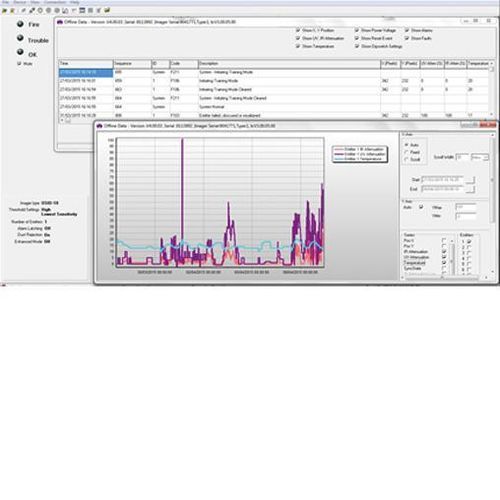

• Графики в реальном времени и просмотр данных объекта

Особенности

• Интуитивный интерфейс для полевых техников
• Простые и быстрые обновления ПО
• Визуализация качества юстировки
• Просмотр и проверка данных объекта
• Отображение живых графиков измерений
• Исследование встроенного журнала памяти
• Инструменты для анализа и интерпретации неисправностей
• Определение типа пожарного извещателя по дыму и генерация отчетов

Версии диагностического инструмента для загрузки (указаны на странице продукта)

• OSI-10/OSI-90 Diagnostic Tool (V5.04.09) — для UL268 7th, EN и Китая
• OSI-10 UL268 7th Edition Diagnostic Tool (V5.04.05)
• OSI-10/OSI-90 EN54 и OSI-90 UL268 7th Diagnostic Tool (V5.03.00)
• OSI-10/OSI-90 UL 6th Diagnostic Tool (V3.00.05)

Требования к ПО и обновления

• Устанавливать только на ПК с действующей поддержкой Windows от Microsoft
• Обновления ПО выпускаются для повышения производительности и внедрения новых возможностей; обновляйте только при одобрении в вашем регионе
• После каждого обновления ПО рекомендуется протестировать извещатель с тестовым фильтром для подтверждения корректной работы

Ресурсы / Документы (указаны на странице продукта)
OSI-10/OSI-90 Diagnostic Tool (5.04.09) for UL268 7th, EN and China Release Notes
OSI-10/OSI-90 Diagnostic Tool (5.04.09) for UL268 7th, EN and China with Instructions
OSID-DE UL7th Diagnostic Tool (V5.04.05) Release Notes
OSI-10 UL268 7th Edition Diagnostic Tool (V5.04.05) with Instructions
OSI-10/OSI-90 UL 6th Diagnostic Tool (V3.00.05) with Instructions
OSI-10/OSI-90 EN54 and OSI-90 UL268 7th Diagnostic Tool (V5.03.00) with Instructions
OSID-DE (EN) Product Guide
OSID-DE (UL) Product Guide

Технические характеристики

• Платформа: Windows (требуются ПК с действующей поддержкой Windows)
• Емкость встроенного журнала событий: 10 000 записей с временными метками
• Экспорт данных: файлы журналов экспортируемы в формате Excel
• Измерения в реальном времени: нормализованные значения UV и IR; уровни серого UV и IR
• Диагностика имиджера: X–Y позиционирование излучателей на CMOS-имиджере, опорные уровни, температура, состояния синхронизации
• Режимы работы: онлайн-диагностика при подключении к имиджеру в полевых условиях; офлайн-оценка по сохраненным журналам
• Возможности обновления ПО: обновление на месте под руководством инструмента; рекомендуется тестирование извещателя с тестовым фильтром после обновления
