Термографическая система с инфракрасной камерой

Обзор продукта

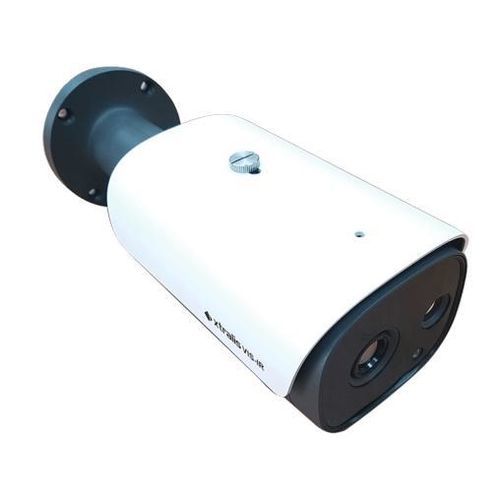

Тепловизионный детектор Xtralis VIS-IR Failsafe (FTD) — это бииспектральное (инфракрасное и видимое) интеллектуальное периферийное устройство, спроектированное для раннего обнаружения нагрева и возгорания в суровых промышленных условиях, где традиционные дымовые извещатели неэффективны. FTD постоянно контролирует состояния неисправностей и сигнализирует о них через встроенное failsafe-реле. Устройство легко интегрируется с промышленными панелями управления пожарной сигнализацией (FACP) и поддерживает переключение между IR- и визуальным режимами для оптимальной детекции.

Номера моделей
FTD-2216-S, FTD-4231-S, FTD-8865-S

Характеристики

• Би-спектральное изображение: IR и визуальные каналы
• Встроенные релейные выходы: предварительная тревога, тревога и failsafe-ошибка
• Разрешение датчика: 384 x 288 пикселей
• Выбираемый размер области детекции: 1x1, 3x3 или 5x5
• Диапазон температур обнаружения: -5°C до 450°C
• Предтревоги и тревоги: по фиксированной температуре и скорости нарастания (Rate-of-Rise)
• Три варианта объективов / поля зрения
• 1 вход (Reset)
• Трехцветный фронтальный светодиод для сигнализации; удаленный выход LED
• Простые съемные разъемы и клеммы для быстрой установки
• Степень защиты: IP66
• Питание: 24 VDC
• Алгоритм дискриминации транспортных средств для снижения ложных срабатываний
• Слияние IR и визуальных каналов для повышения точности обнаружения
• Обнаружение неисправности крышки камеры и диагностические функции

Применения

• Площадки управления отходами и переработки
• Предприятия пищевой и напитковой промышленности
• Промышленные производственные и складские объекты
• Тоннели транспортной инфраструктуры

Сертификация

• CNPP

Сервис и поддержка
Доступен VIS-IR Software Management (ViSM) Setup V0.10.0.0. Для поддержки интеграции, настройки и обслуживания предоставляются программное обеспечение, руководства по установке, инженерные спецификации и примечания по применению.

Ресурсы (названия документов)

• Информационный бюллетень Xtralis VIS-IR Thermography Detector
• Технический паспорт Xtralis VIS-IR Thermography Detector
• Руководство по продукту Xtralis VIS-IR Thermography Detector
• Установочный лист Xtralis VIS-IR Thermography Detector
• Инженерные спецификации Xtralis VIS-IR Thermography Detector
• Примечание по применению Black Body для Xtralis VIS-IR Thermography Detector
• Примечание по применению алгоритма дискриминации транспортных средств Xtralis VIS-IR
• Брошюра продукта Xtralis VIS-IR Thermography Detector
• Теоретический калькулятор отношения размера пятна Xtralis VIS-IR
• Руководство пользователя Теоретического калькулятора размера пятна Xtralis VIS-IR
• ViSM Setup (пакет ПО)
• Декларация о соответствии Xtralis VIS-IR Thermography Detector
• Сертификат CNPP для Xtralis VIS-IR Thermography Detector

Технические характеристики

• Изображение: бииспектральное (инфракрасное и визуальное)
• Разрешение датчика: 384 x 288 пикселей
• Варианты области детекции: 1x1, 3x3, 5x5
• Диапазон температур: -5°C до 450°C
• Логика тревоги: фиксированная температура и Rate-of-Rise
• Выходы: реле предварительной тревоги, тревоги и failsafe-ошибки
• Объективы: 3 варианта объективов / FOV
• Вход: 1 (Reset)
• Индикаторы: трехцветный фронтальный светодиод; удаленный LED-выход
• Подключение: съемные разъемы и клеммы для упрощенной установки
• Питание: 24 VDC
• Степень защиты: IP66
• Алгоритмы: дискриминация транспортных средств; слияние IR и визуальных каналов
• Диагностика: обнаружение неисправности крышки камеры
