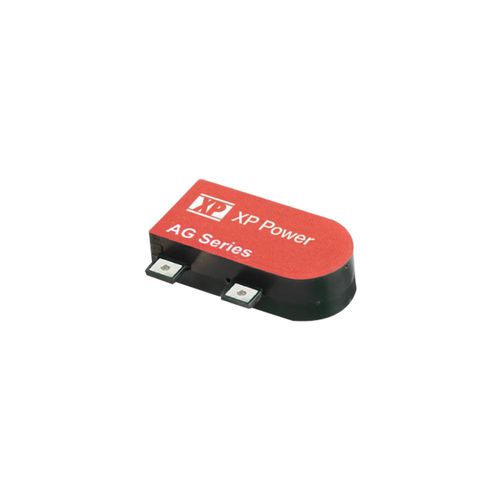

Преобразователь DC/DC для печатной платы AG series

высокого напряженияпромышленныйизолированный

Серия AG - это широкая линейка ультраминиатюрных преобразователей постоянного тока в высоковольтный, устанавливающая промышленный стандарт миниатюризации высоковольтного оборудования. Этот уникальный корпус занимает менее одной десятой кубического дюйма объема и имеет чрезвычайно низкий профиль - всего 0,128 дюйма (3,25 мм) при монтаже сверху или 0,152 (3,86 мм) при монтаже снизу печатной платы. Они также могут монтироваться вне печатной платы с помощью штырьков диаметром 0,030 дюйма. При мощности 1 Вт и выходном напряжении от 100 до 6000 В выходной сигнал прямо пропорционален входному напряжению и является линейным от входного напряжения <0,7 В до максимального входного напряжения. Выход зависит от нагрузки. Изоляция допускает смещение <±500 В на обратном выходе. Внешние компоненты и минимальная нагрузка не требуются. Отдельный высокоомный управляющий вывод является стандартным и предназначен для управления внешним усилителем ошибки и/или ЦАП в системах с замкнутым или разомкнутым контуром, или просто подключите управляющий вывод к + входу для пропорциональной работы от входа к выходу. Использование резонансного, квазисинусоидального генератора и полностью экранированного трансформатора обеспечивает чистое, надежное преобразование высокого напряжения с присущими ему низкими пульсациями, EMI/RFI и входным током пульсаций, что делает этот продукт идеальным для интеграции в чувствительное к шумам оборудование. ОСОБЕННОСТИ Изолированное выходное напряжение пропорционально входному напряжению Положительная или отрицательная полярность Низкое напряжение включения: 1,8 МГц Рабочая температура от -25°C до +75°C гарантия 3 года
