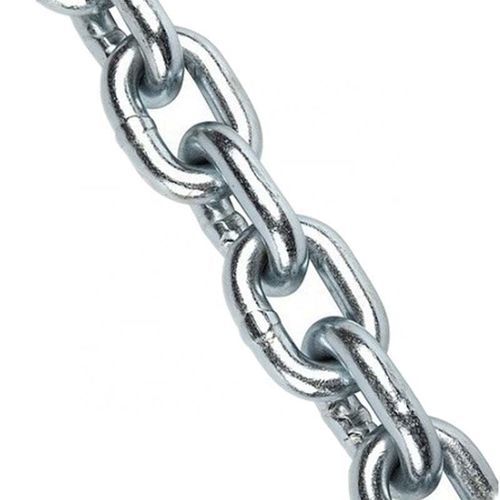

Якорная цепь Grade 43

для буксировкииз сталииз оцинкованной стали

Обзор продукта
Швартовная цепь Grade 43 с электрооцинкованной поверхностью, исполнение полубарабан. Электронно сваренная цепь, поставляется с крюками clevis grab на концах binder-цепей. Соответствует или превосходит стандарты NACM и ASTM (A391 & A413). Протестирована и сертифицирована. НЕ предназначена для подъема над головой. НИКОГДА не превышать опубликованный предел рабочей нагрузки (WLL).

Введение
Grade 43 — высокопрочная binder-цепь, примерно на 50% имеющая больший WLL по сравнению с Proof Coil (Grade 30). Применяется для швартовки, буксировки и binder-применений, где требуется высокий коэффициент прочности к весу. Не одобрена для подъема над головой. Binder-цепи обычно поставляются с крюками clevis grab на каждом конце для быстрой стыковки.

Параметры / Определения

• Класс цепи: Классификация NACM и ASTM; чем выше класс, тем выше WLL для того же размера цепи.
• Working Load Limit (WLL): Максимальная рекомендуемая рабочая нагрузка при прямом растяжении для неповрежденной прямой длины цепи.
• Proof Test: Испытательная сила, применяемая при производстве для проверки целостности; не является критерием проектирования.
• Минимальная разрывная нагрузка: Результат приемочного испытания, указывающий минимальную силу разрыва; не использовать для расчетов в проектировании.
• Подъем над головой: Подъем, при котором свободно подвешенная нагрузка может оказаться в положении, при падении которого возможны травмы или повреждения; Grade 43 НЕ предназначена для таких работ.

Таблица размеров / механические данные
Заголовок: Размер (mm) | D (mm +/-) | Внутренняя длина A (mm +/-) | Внешняя ширина B (mm +/-) | Рабочая нагрузка (N) | Испытательная нагрузка (N) | Разрывная нагрузка (N) | Вес на м (kg)
3 | D:26 (+/-0.5) | A:12 (+/-1.2) | B:55 (+/-0.6) | 1050 | 3200 | 3200 | 0.15
4 | D:32 (+/-0.5) | A:16 (+/-1.5) | B:100 (+/-0.8) | 2000 | 6000 | 6000 | 0.27
5 | D:35 (+/-0.5) | A:20 (+/-1.8) | B:160 (+/-1.0) | 3150 | 10000 | 10000 | 0.43
6 | D:42 (+/-0.5) | A:24 (+/-2.0) | B:224 (+/-1.2) | 4500 | 14000 | 14000 | 0.63
7 | D:49 (+/-0.5) | A:28 (+/-2.5) | B:300 (+/-1.4) | 6000 | 18000 | 18000 | 0.86
8 | D:52 (+/-0.5) | A:32 (+/-2.5) | B:400 (+/-1.6) | 8000 | 25000 | 25000 | 1.1
9 | D:59 (+/-0.5) | A:36 (+/-3.0) | B:530 (+/-1.8) | 10500 | 32000 | 32000 | 1.41
10 | D:65 (+/-1.0) | A:40 (+/-3.2) | B:630 (+/-2.0) | 12500 | 40000 | 40000 | 1.75
11 | D:72 (+/-1.0) | A:44 (+/-3.4) | B:790 (+/-2.0) | 15800 | 47500 | 47500 | 2.11
12 | D:78 (+/-1.0) | A:48 (+/-3.6) | B:940 (+/-2.3) | 18800 | 56500 | 56500 | 2.55
13 | D:82 (+/-1.0) | A:52 (+/-4.0) | B:1000 (+/-2.5) | 21200 | 63000 | 63000 | 2.95
16 | D:100 (+/-1.0) | A:64 (+/-5.0) | B:1600 (+/-3.2) | 33000 | 100000 | 100000 | 4.45
18 | D:113 (+/-1.0) | A:70 (+/-5.2) | B:2120 (+/-3.2) | 42300 | 127000 | 127000 | 5.65
19 | D:119 (+/-1.0) | A:72 (+/-5.6) | B:2370 (+/-3.4) | 47300 | 142000 | 142000 | 6.25
20 | D:120 (+/-1.0) | A:75 (+/-6.0) | B:2500 (+/-3.8) | 50000 | 160000 | 160000 | 7.00
22 | D:127 (+/-1.0) | A:82 (+/-6.0) | B:3170 (+/-4.0) | 63300 | 190000 | 190000 | 8.55
25 | D:140 (+/-1.0) | A:88 (+/-6.6) | B:4090 (+/-4.2) | 81700 | 245000 | 245000 | 10.9
28 | D:152 (+/-1.0) | A:96 (+/-7.0) | B:6000 (+/-4.7) | 120000 | 300000 | 300000 | 13.9
32 | D:171 (+/-1.0) | A:108 (+/-7.8) | B:8000 (+/-5.2) | 160000 | 400000 | 400000 | 18.2

Стандарты и упаковка

• Наименование: Grade 43 Chain Electro Galvanized Finish Half Drum
• Минимальный заказ: 100 метров
• Упаковка: Коробка + стальная поддон

Характеристики / Технические спецификации

• Тип продукта: Binder / швартовная цепь Grade 43, исполнение полубарабан
• Производство: Электронно сваренная цепь
• Покрытие: Электрооцинкованное, естественный цвет
• Стандарты: Соответствует или превосходит NACM и ASTM (A391 & A413)
• Сертификация: Протестирована и сертифицирована
• Ограничения применения: Не для подъема над головой; не превышать опубликованный WLL
• Типичная комплектация: Поставляется с крюком clevis grab на каждом конце для binder-цепей
• Минимальный заказ и упаковка: 100 метров; коробка + стальной поддон
• Механические данные: Детали размеров vs D / A / B, рабочая нагрузка, испытательная и разрывная нагрузки и вес на метр указаны в таблице выше
