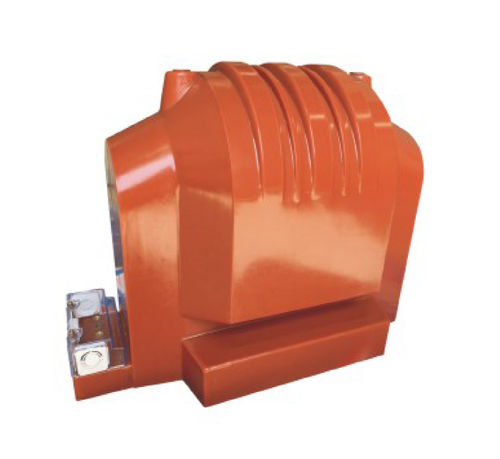

Трансформатор для измерения JDZ9-10G

с полимерным покрытиемдля внутреннего обслуживаниядля использования в промышленности

JDZ9-10G внутренний трансформатор напряжения потенциальный трансформатор Внутренний трансформатор напряжения JDZ9-10G имеет полностью закрытую литую изоляцию из эпоксидной смолы и однофазную двухкатушечную полностью закрытую структуру. Железный сердечник намотан на кольцо из высококачественных холоднокатаных листов кремниевой стали, а первичная и вторичная обмотки намотаны на железный сердечник. Вторичная обмотка имеет защитную крышку, а на крышке имеется выходной паз. Он подходит для различных высоковольтных распределительных устройств. В основном используется в энергосистемах с номинальным напряжением 10 кВ и ниже. Он может использоваться для измерения напряжения и мощности, а также в качестве источника питания для релейной защиты. Он преобразует высокое напряжение первичной системы в низкое напряжение вторичной системы, стандартизирует и миниатюризирует измерительные приборы и реле, а также обеспечивает безопасность вторичного оборудования и персонала. Номинальный уровень изоляции: 7,2/32/60кВ, 12/42/75кВ Номинальная частота: 50 Гц/60 Гц Фаза: Одиночная Установка: Крытый Отношение напряжения: 10000√3/100√3/100/3V или подгонянный. Нагрузка: 5~30VA
