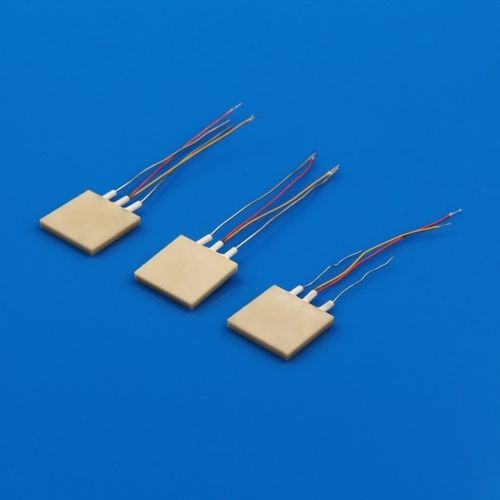

Плоский нагревательный элемент Aluminum Nitride Ceramic Heater

в пластинахиз керамикинитрид алюминия

Обзор
Керамический нагревательный элемент из нитрида алюминия (AlN), разработанный INNOVACERA, обеспечивает очень быстрое нагревание благодаря использованию керамики AlN и имеет срок службы, соответствующий различным условиям эксплуатации. Предназначен для интеграции в промышленные системы и оборудование в качестве компонента с добавленной стоимостью.

Характеристики продукта

• Тепловые свойства: теплопроводность 150 W/mK; коэффициент теплового расширения 4,5 ppm/°C
• Физические свойства: плотность 3,2 g/cm³; твердость 1050 Hv@500g; прочность на изгиб >250 MPa
• Электрические характеристики: диапазон номинального напряжения 12–240 V; емкость 8.9; диэлектрическая прочность 15 kV/mm

Особенности
Нагреватель может поставляться с опциональным встроенным термопарой типа K для непосредственного измерения температуры, что повышает отзывчивость при быстрых тепловых циклах и обеспечивает безопасное управление и мониторинг.

Быстрый нагрев и охлаждение
Высокая теплопроводность подложки AlN обеспечивает быстрые изменения температуры. Свойства материала и конструкция с высокой плотностью мощности поддерживают скорость изменения температуры до 150°C/s.

Электрические характеристики
Сильные изоляционные свойства и устойчивость к напряжению сохраняются при повышенных температурах, что обеспечивает надежную работу в сложных электрических условиях.

Спецификация
Размеры (L×T) [mm] | Напряжение [V] | Мощность [W] | Плотность мощности [W/cm²] | Значение сопротивления [Ω]
12.0 × 2.5 | 100-200 | 45/100 | 31/69 | 222/400
19 × 2.5 | 110-200 | 155 ±10% | – | 78
20.0 × 2.5 | 100-200 | 100 | 25 | 100/400
25.0 × 2.5 | 100-200 | 150-600 | 24-96 | 67
50.0 × 2.5 | 100-200 | 400-1600 | 16-64 | 25
Индивидуальная настройка | – | – | – | –

Применение

• Производство полупроводников
• Автомобильная промышленность
• Медицинское оборудование
• Упаковочные машины
• Железнодорожная промышленность

Технические характеристики

• Материал: нитрид алюминия (AlN)
• Теплопроводность: 150 W/mK
• Коэффициент теплового расширения: 4,5 ppm/°C
• Плотность: 3,2 g/cm³
• Твердость: 1050 Hv@500g
• Прочность на изгиб: >250 MPa
• Диапазон номинального напряжения: 12–240 V
• Емкость: 8.9
• Диэлектрическая прочность: 15 kV/mm
• Возможность быстрого нагрева/охлаждения: до 150°C/s
• Опциональное встроенное термопара типа K для измерения температуры
• Несколько стандартных вариантов размеров/мощности/сопротивления (см. Спецификацию)
