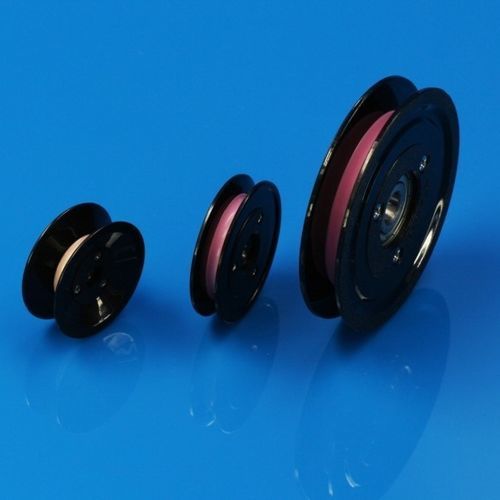

Поворотный шкив IN10 series

свободныйиз пластмассыдругие материалы

Описание продукта
Innovacera производит ассортимент керамических направляющих шкивов для намоточных станков, проволочнотянных машин, кабельных машин, текстильного оборудования и экструзионных линий. Некоторые стандартные модели имеются на складе, возможен выпуск нестандартных размеров по запросу. Узлы сочетают пластиковые фланцы с керамическими вставками из 99% корунда (полированный) или 95% розового оксида алюминия, обеспечивая низкофрикционную износостойкую направляющую поверхность.

Преимущества

• Отличная электрическая изоляция и термостойкость
• Высокая износостойкость и гладкая полированная поверхность для защиты изоляции провода
• Долговечность в жестких производственных условиях
• Увеличенный срок службы снижает частоту технического обслуживания
• Высокая жесткость обеспечивает стабильное вращение и точное направление

Технические характеристики продукта
Model | A | B | D | H | R | Weight
IN1001-B03 | 20 | 15 | 3 | 4.5 | 1 | 2g
IN1002-B04 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1002-B05 | 28.7 | 20 | 4 | 6.4 | 1 | 6.5g
IN1003-B03 | 30.4 | 15 | 3 | 10 | 1 | 6g
IN1004-B04 | 40 | 20 | 4 | 15 | 1 | 12g
IN1004-B05 | 40 | 20 | 5 | 15 | 1 | 12g
IN1005-B05 | 45.5 | 30 | 5 | 10 | 1 | 25g
IN1005-B06 | 45.5 | 30 | 6 | 10 | 1 | 25g
IN1005-B07 | 45.5 | 30 | 7 | 10 | 1 | 25g
IN1005-B08 | 45.5 | 30 | 8 | 10 | 1 | 25g
IN1006-B06 | 60 | 40 | 6 | 13 | 1.5/0.5 | 40g
IN1006-B07 | 60 | 40 | 7 | 13 | 1.5/0.5 | 40g
IN1006-B08 | 60 | 40 | 8 | 13 | 1.5/0.5 | 40g
IN1006-B10 | 60 | 40 | 10 | 13 | 1.5/0.5 | 40g
IN1006-B12 | 60 | 40 | 12 | 13 | 1.5/0.5 | 40g
IN1007-B05 | 61 | 30 | 5 | 18 | 1 | 35g
IN1007-B06 | 61 | 30 | 6 | 18 | 1 | 35g
IN1007-B07 | 61 | 30 | 7 | 18 | 1 | 35g
IN1007-B08 | 61 | 30 | 8 | 18 | 1 | 35g
IN1008-B10 | 79.2 | 50 | 10 | 15 | 2.5 | 95g
IN1008-B12 | 79.2 | 50 | 12 | 15 | 2.5 | 95g
IN1009-B07 | 80.5 | 40 | 7 | 25 | 1.5 | 60g
IN1009-B08 | 80.5 | 40 | 8 | 25 | 1.5 | 60g
IN1010-B10 | 99.3 | 50 | 10 | 29.5 | 2.5 | 120g
IN1010-B12 | 99.3 | 50 | 12 | 29.5 | 2.5 | 120g

Технические характеристики

• Конструкция: пластиковые фланцы в сборе с керамическими вставками
• Керамические материалы: полированный 99% корунд или 95% розовый оксид алюминия
• Основные области применения: намоточные машины, проволочно-тянущие станки, обработка кабелей, текстильное оборудование, трубная и экструзионная промышленность
• Принцип работы: шкив вращается при прохождении провода/нити по кольцу, преобразуя скользящее трение в статический контакт для защиты проводника
• Ключевые свойства: электрическая изоляция, термостойкость, износостойкость, гладкая поверхность, стойкость к окружающей среде, высокая жесткость и длительный срок службы
• Доступные модели и размеры: см. спецификации продукта выше (серия IN10xx-Bxx)
