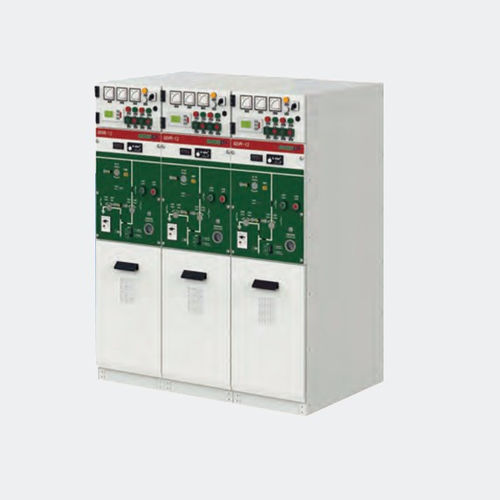

1. - Вторичный блок управления
2. - Компьютерное интегрированное устройство защиты
3. - Индикатор потенциала
Индикатор потенциала показывает, есть ли жизнь у втулки или нет. и три гнезда под индикатором могут быть использованы на этапе вторичного контроля. Потенциальный индикатор может быть дополнен кнопкой для продления срока службы.
4. - Пружинное зарядное отверстие
Вращайте вал механизма зарядки с помощью рукоятки для зарядки рабочего механизма главного выключателя
5. - Пружинный зарядный замок
Отверстие для зарядки пружины может быть закрыто соединенной пластиной навесного замка на запорном устройстве, а вставить ручку управления можно только путем поворота навесного замка. Добавленный навесной замок может предотвратить несанкционированное использование.
6. - Счетчик
Счетчик показывает частоту открытия и закрытия рабочего механизма главного выключателя.
7. - Навесной замок разъединителя/заземлителя
Рабочее отверстие заземлителя/разъединителя может быть закрыто соединенной пластиной навесного замка на запорном устройстве, а вставить ручку управления можно только путем поворота навесного замка. Добавленный навесной замок может предотвратить несанкционированное использование.
8. Рабочее отверстие заземлителя
Поверните рабочий вал заземлителя с помощью рукоятки управления, чтобы открыть и закрыть заземлитель.
9. - Электромагнитный замок заземлителя
Работа с заземлителем возможна только при незаряженном выключателе.
10. Блокировка кабельного отсека
Сдвиньте ручку вверх и вниз, чтобы открыть или закрыть дверь кабельного отсека.
11. Кабельный отсек
Кабельный отсек, оснащенный соединительными втулками в соответствии с DIN 47636, соединяется с входящими или выходящими кабелями через все изолированные, полностью экранированные
---
